آیا تا به حال با مشکل سرد بودن بخشی از خانه یا نوسان دمای آب در سیستم گرمایش از کف مواجه شده‌اید؟ یکی از شایع‌ترین دلایل این مشکلات، عدم هماهنگی صحیح بین اجزای سیستم است. اجرای دقیق ست کنترل لوله پنج‌لایه با پکیج دیواری، مرز باریک بین یک سیستم کارآمد و یک پروژه پرهزینه و پرعارضه است. بسیاری از مجریان تصور می‌کنند تنها اتصال فیزیکی لوله‌ها کافی است، اما بدون محاسبات هیدرولیکی دقیق، افت فشار و کاهش راندمان اجتناب‌ناپذیر خواهد بود.
در این مقاله تخصصی از فروشگاه BFBM، قصد داریم فراتر از تئوری برویم و ۶ گام عملی و اجرایی برای راه‌اندازی بی‌نقص ست کنترل لوله پنج‌لایه را بررسی کنیم. این راهنما به شما کمک می‌کند تا بدون افت فشار و با حداکثر بازدهی حرارتی، سیستم گرمایش از کف خود را راه‌اندازی کنید. اگر به دنبال آرامش حرارتی و حذف هزینه‌های دوباره‌کاری هستید، این نقشه راه دقیقاً برای شما طراحی شده است.
چرا ست کنترل لوله پنج‌لایه با پکیج اهمیت دارد؟
اهمیت ست کنترل لوله پنج‌لایه فراتر از یک انتخاب ساده تجهیزات است؛ این موضوع مستقیماً با عمر مفید پکیج و آسایش ساکنین گره خورده است. سیستم گرمایش از کف یک مدار بسته با مقاومت هیدرولیکی خاص است که اگر با ظرفیت و هد پمپ پکیج همخوانی نداشته باشد، مانند موتوری است که با ترمز دستی روشن شده باشد. نادیده گرفتن اصول مهندسی در این بخش، نه تنها مصرف انرژی را افزایش می‌دهد، بلکه می‌تواند منجر به خرابی زودرس مبدل‌های حرارتی و پمپ سیرکولاتور شود.
عواقب طراحی غلط در سیستم گرمایش از کف
طراحی نادرست و عدم استفاده از ست کنترل لوله پنج‌لایه استاندارد، پیامدهای فنی و مالی سنگینی دارد. اولین نشانه هشداردهنده، «افت دبی» در حلقه‌های طولانی‌تر است که باعث می‌شود اتاق‌های دورتر از کلکتور هرگز به دمای مطلوب نرسند. دومین عارضه، «کاویتاسیون» یا حباب‌زایی در پمپ پکیج ناشی از مقاومت بیش از حد مدار است که صدای ناهنجار تولید کرده و در نهایت پمپ را می‌سوزاند. همچنین، عدم بالانسینگ صحیح باعث می‌شود پکیج مدام در حالت روشن-خاموش (Short Cycling) قرار گیرد که قاتل خاموش قطعات الکترونیکی و مکانیکی دستگاه است. این مشکلات معمولاً پس از اتمام نازک‌کاری و کفسازی ظاهر می‌شوند و رفع آن‌ها نیازمند تخریب و هزینه‌های گزاف است.
مزایای خرید سبدی و هماهنگ تجهیزات
راهکار پیشگیری از این چالش‌ها، نگاه یکپارچه به سیستم است. وقتی لوله، اتصالات، کلکتور و پکیج را به صورت یک ست کنترل لوله پنج‌لایه هماهنگ تهیه می‌کنید، پارامترهای فنی آن‌ها با هم تطابق دارند. خرید سبدی از یک تامین‌کننده معتبر مانند فروشگاه BFBM تضمین می‌کند که قطر داخلی لوله‌ها با ورودی کلکتور و دبی خروجی پکیج همخوانی کامل دارد. علاوه بر سازگاری فنی، این رویکرد مزایای دیگری نیز دارد:
- اعتبار گارانتی: بسیاری از برندها شرط گارانتی را نصب سیستم کامل با قطعات تایید شده می‌دانند.
- مسئولیت واحد: در صورت بروز مشکل، انگشت اتهام بین فروشنده لوله و فروشنده پکیج تقسیم نمی‌شود.
- بهینه‌سازی هزینه: جلوگیری از خرید قطعات واسط غیرضروری یا سایزهای اشتباه.
برای دریافت مشاوره رایگان و انتخاب پکیج متناسب با متراژ پروژه خود، با کارشناسان فنی BFBM تماس بگیرید.
اصول محاسبه بار حرارتی و دبی آب
قلب تپنده هر ست کنترل لوله پنج‌لایه موفق، محاسبات دقیق مهندسی قبل از اجراست. شما نمی‌توانید صرفاً بر اساس تجربه چشمی یا قوانین سرانگشتی قدیمی، ظرفیت پکیج یا سایز لوله را تعیین کنید. هر ساختمان امضای حرارتی منحصر‌به‌فرد خود را دارد که تحت تاثیر عایق‌بندی، جهت جغرافیایی و مساحت پنجره‌هاست. محاسبه دقیق بار حرارتی و دبی آب مورد نیاز، زیربنای انتخاب تجهیزات است و هرگونه خطا در این مرحله، در مراحل بعدی قابل جبران نخواهد بود.

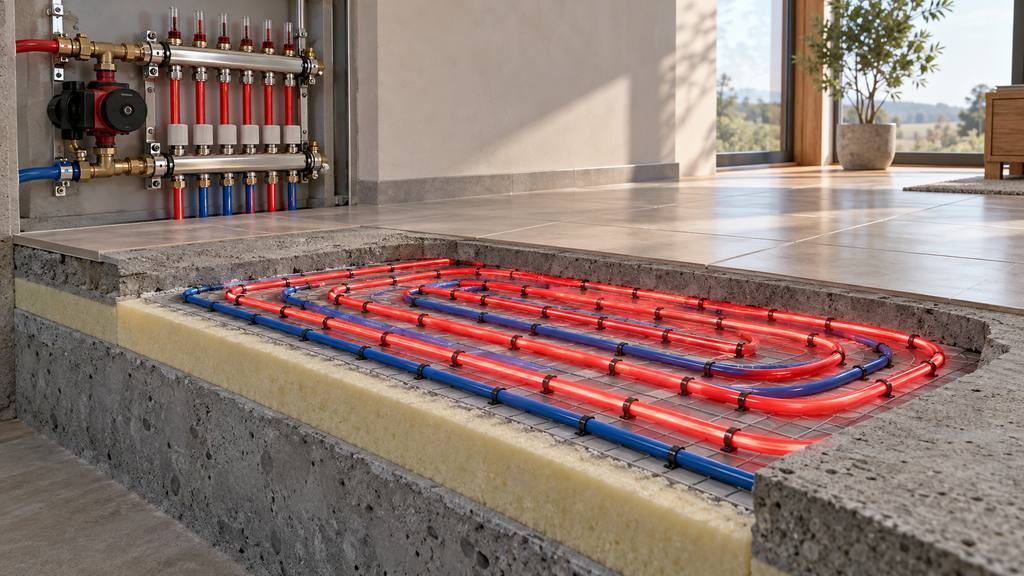

ارتباط متراژ لوله‌کشی با ظرفیت حرارتی
در سیستم‌های گرمایش از کف، طول لوله در هر حلقه و تعداد حلقه‌ها مستقیماً بر مقاومت هیدرولیکی و ظرفیت انتقال حرارت اثر می‌گذارد. طبق استانداردها، برای لوله پنج‌لایه سایز ۱۶ میلی‌متر، حداکثر طول مجاز هر حلقه نباید از ۸۰ تا ۹۰ متر تجاوز کند. اگر متراژ لوله‌کشی بیشتر از ظرفیت تبادل حرارتی پکیج باشد، آب قبل از رسیدن به انتهای مسیر سرد شده و بازدهی سیستم به شدت افت می‌کند. بنابراین، در طراحی ست کنترل لوله پنج‌لایه، باید مجموع طول لوله‌ها و فاصله بین لوله‌ها (Pitch) را طوری تنظیم کرد که با توان خروجی پکیج در بدترین شرایط زمستانی همخوانی داشته باشد.
تحلیل نمودار افت فشار بر اساس طول مسیر
افت فشار دشمن اصلی گردش آب در مدارهای بسته است. با افزایش طول لوله و تعداد زانوها، اصطکاک سیال با جداره داخلی لوله افزایش یافته و هد پمپ پکیج کاهش می‌یابد. تحلیل نمودارهای افت فشار نشان می‌دهد که حتی ۱۰ متر افزایش طول لوله در سایز ۱۶، می‌تواند چندین کیلوپاسکال به مقاومت مدار اضافه کند. در ست کنترل لوله پنج‌لایه حرفه‌ای، مجری باید منحنی عملکرد پمپ پکیج را با منحنی مقاومت سیستم تطبیق دهد. نقطه تلاقی این دو منحنی، دبی واقعی سیستم شماست. اگر این نقطه در ناحیه امن نمودار نباشد، باید سایز لوله رابط را افزایش داد یا از پمپ کمکی استفاده کرد.
الزامات مبحث ۱۴ مقررات ملی ساختمان
رعایت الزامات مبحث ۱۴ مقررات ملی ساختمان برای هر ست کنترل لوله پنج‌لایه الزامی و قانونی است. این مبحث صراحتاً حداقل‌های عایق‌کاری، روش‌های محاسبه بار حرارتی و ضوابط ایمنی نصب پکیج و لوله‌کشی را مشخص کرده است. همچنین ارجاع به استاندارد ملی لوله‌های پنج‌لایه برای اطمینان از کیفیت مواد اولیه و ابعاد هندسی لوله‌ها ضروری است. نادیده گرفتن این الزامات نه تنها سیستم را از نظر فنی دچار نقص می‌کند، بلکه در صورت بروز حادثه یا بازرسی نظام مهندسی، مسئولیت حقوقی سنگینی برای مجری و مالک ایجاد خواهد کرد. رعایت این استانداردها، بیمه‌نامه فنی پروژه شماست.
۶ گام عملی ست کنترل لوله پنج‌لایه با پکیج
اکنون که مبانی نظری را مرور کردیم، نوبت به اجرای دقیق می‌رسد. این ۶ گام، چکیده تجربیات صدها پروژه موفق در زمینه ست کنترل لوله پنج‌لایه است که توسط تیم فنی BFBM تدوین شده است. دنبال کردن این مراحل به ترتیب، ریسک خطاهای اجرایی را به حداقل می‌رساند.
۱. تعیین دقیق بار حرارتی فضای مورد نظر
اولین و حیاتی‌ترین گام، محاسبه علمی نیاز حرارتی است. از نرم‌افزارهای معتبر یا جداول استاندارد مبحث ۱۴ استفاده کنید تا بار حرارتی هر اتاق جداگانه محاسبه شود. این عدد مبنای انتخاب ظرفیت پکیج و تعداد شاخه‌های کلکتور است. برای انجام این کار با دقت بالا، پیشنهاد می‌کنیم از راهنمای جامع محاسبه ظرفیت پکیج در وبلاگ BFBM استفاده کنید تا از تخمین‌های تقریبی و خطرناک پرهیز نمایید. بدون این عدد، تمام مراحل بعدی ست کنترل لوله پنج‌لایه بر پایه حدس و گمان خواهد بود.
۲. انتخاب سایز مناسب لوله پنج‌لایه
برای گرمایش از کف مسکونی، لوله پنج‌لایه سایز ۱۶×۲ میلی‌متر استاندارد طلایی است. این سایز تعادل بهینه‌ای بین حجم آبگردشی و سطح انتقال حرارت ایجاد می‌کند. برای لوله‌های اصلی رفت و برگشت از کلکتور به پکیج، بسته به دبی محاسبه شده، معمولاً از سایزهای ۲۰، ۲۵ یا ۳۲ استفاده می‌شود. استفاده از لوله سایز ۱۶ برای رایزرهای اصلی، اشتباهی رایج است که گلوگاه ایجاد کرده و کل ست کنترل لوله پنج‌لایه را مختل می‌کند. همیشه سایز لوله اصلی را یک شماره بزرگتر از محاسبات مرزی در نظر بگیرید تا افت فشار آینده جبران شود.
۳. تطابق دبی پمپ پکیج با مدارها
پمپ پکیج قلب تپنده سیستم است. مشخصات فنی پکیج (Head و Flow) را با مقاومت کل مدار مقایسه کنید. اگر مجموع طول لوله‌ها زیاد است یا تعداد انشعابات بالاست، پمپ داخلی پکیج ممکن است پاسخگو نباشد. در این شرایط، نصب پمپ خطی یا استفاده از پکیج‌های فن‌کویلی با پمپ‌های قوی‌تر در طراحی ست کنترل لوله پنج‌لایه الزامی است. هرگز فرض نکنید پمپ پکیج ۲۴۰۰۰ برای همه واحدهای زیر ۱۵۰ متر کافی است؛ محاسبات هیدرولیکی حرف اول را می‌زند.
۴. جانمایی بهینه کلکتور و پکیج
مکان نصب کلکتور باید مرکزی باشد تا طول لوله‌های رفت و برگشت به اتاق‌ها تقریباً مساوی شود. این امر بالانسینگ طبیعی سیستم را تسهیل می‌کند. همچنین فاصله کلکتور تا پکیج باید حداقل ممکن (ترجیحاً زیر ۵ متر) باشد. در ست کنترل لوله پنج‌لایه، هر متر لوله اضافی بین پکیج و کلکتور، معادل چندین متر لوله در کف عمل کرده و اتلاف حرارتی و افت فشار ایجاد می‌کند. اگر فاصله زیاد است، حتماً لوله‌های رابط را عایق‌پیچی ضخیم کرده و سایز آن‌ها را افزایش دهید.
۵. نصب شیر هواگیری و بالانسینگ
هوای محبوس در لوله‌ها مانع جریان آب و ایجاد نقاط سرد می‌شود. نصب شیر هواگیری اتوماتیک در بالاترین نقطه کلکتور و روی خود پکیج الزامی است. همچنین شیرهای بالانسینگ (Flow Meter) روی کلکتور برگشت، امکان تنظیم دقیق دبی هر حلقه را فراهم می‌کنند. بدون این شیرها، تنظیم ست کنترل لوله پنج‌لایه غیرممکن است و برخی اتاق‌ها داغ و برخی سرد خواهند شد. سرمایه گذاری روی کلکتور مجهز به فلومتر، هزینه‌ای نیست که بتوان از آن صرف‌نظر کرد.
۶. تست فشار و راه‌اندازی نهایی
قبل از ریختن بتن یا کفسازی، تست فشار با ۱.۵ برابر فشار کاری (معمولاً ۶ تا ۸ بار) به مدت ۲۴ ساعت الزامی است. این تست سلامت اتصالات و لوله‌ها را در ست کنترل لوله پنج‌لایه تایید می‌کند. پس از تایید تست، راه‌اندازی باید پله‌پله انجام شود. دمای آب را ناگهانی بالا نبرید؛ روزانه ۵ درجه سانتی‌گراد افزایش دهید تا تنش حرارتی به لوله‌ها و کف وارد نشود. ثبت نتایج تست و تنظیمات اولیه در شناسنامه تاسیسات ساختمان را فراموش نکنید.
نیاز به بررسی نقشه تاسیسات دارید؟ تیم مهندسی BFBM آماده ارائه مشاوره تخصصی رایگان برای پروژه شماست.

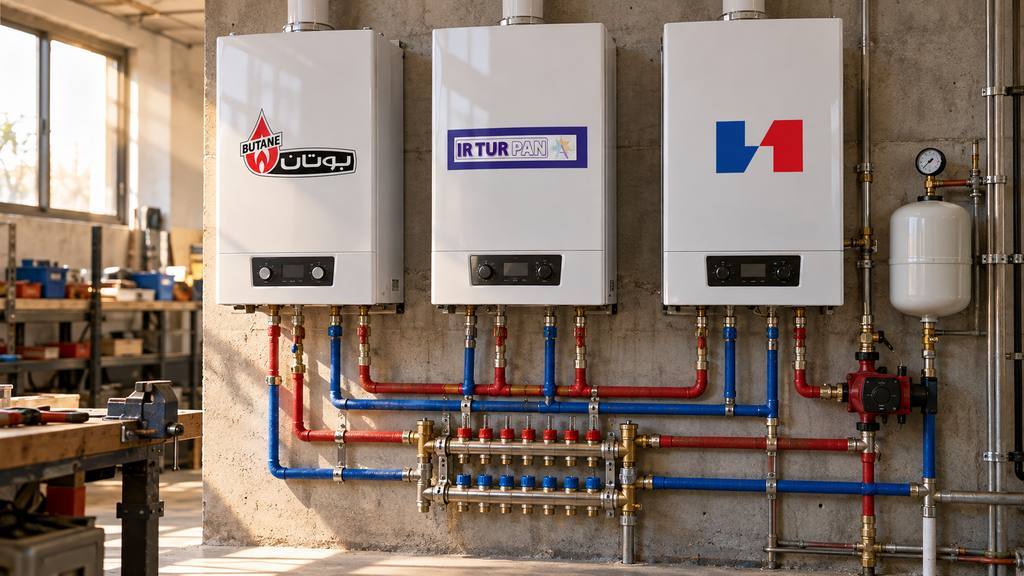

بررسی سازگاری پکیج‌های بوتان، ایرتورپن و همگام
انتخاب برند پکیج در ست کنترل لوله پنج‌لایه تنها به سلیقه محدود نمی‌شود؛ بلکه پارامترهای فنی هر برند رفتار متفاوتی در مدارهای گرمایش از کف دارد. در فروشگاه BFBM، ما برندهای مختلفی را موجود داریم که هر کدام ویژگی‌های منحصر‌به‌فردی دارند. شناخت این تفاوت‌ها به شما کمک می‌کند بهترین گزینه را برای پروژه خود انتخاب کنید.
عملکرد پکیج همگام استار در مدارهای پنج‌لایه
پکیج همگام استار به دلیل داشتن پمپ‌های قدرتمند و مبدل‌های ثانویه با سطح تبادل حرارتی بالا، یکی از گزینه‌های عالی برای سیستم‌های گرمایش از کف است. این مدل با قابلیت مدولاسیون دقیق شعله، از نوسانات دمایی در ست کنترل لوله پنج‌لایه جلوگیری کرده و شوک حرارتی به لوله‌ها را به حداقل می‌رساند. همچنین برد الکترونیکی این دستگاه امکان تعریف برنامه‌های زمانی مخصوص گرمایش از کف را فراهم می‌کند که برای حفظ راندمان و جلوگیری از یخ‌زدگی در فصول سرد بسیار کاربردی است.

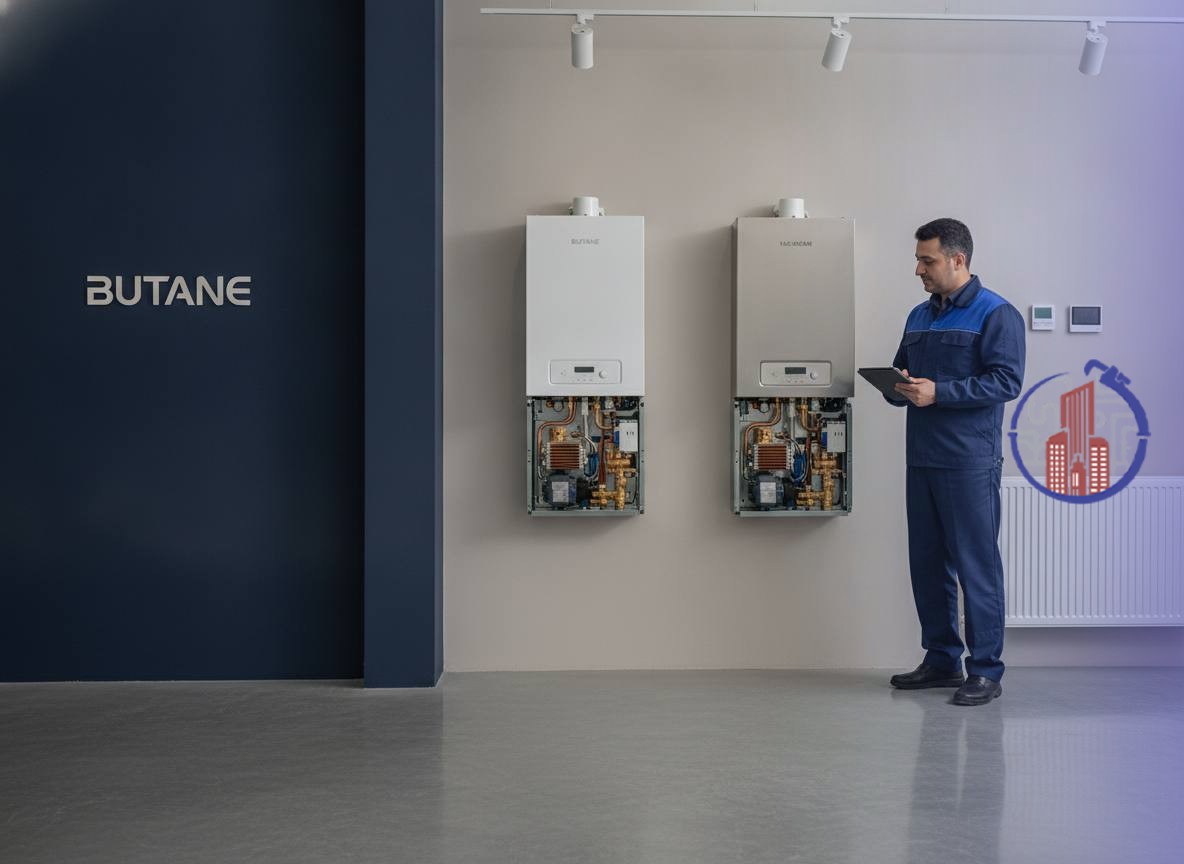

تحلیل تطابق پکیج‌های بوتان و ایرتورپن با سیستم
پکیج‌های بوتان به دلیل سابقه طولانی و فراوانی قطعات، گزینه‌ای مطمئن برای ست کنترل لوله پنج‌لایه هستند. مدل‌های دو مبدله بوتان برای مناطقی که سختی آب بالاست توصیه می‌شوند تا رسوب‌گذاری در مدار گرمایش از کف کاهش یابد. از سوی دیگر، پکیج‌های ایرتورپن با تکنولوژی چگالشی (Condensing)، راندمان بسیار بالایی در دماهای پایین کاری گرمایش از کف ارائه می‌دهند. اگر سیستم شما بر مبنای دمای آب پایین (Low Temperature) طراحی شده، ایرتورپن می‌تواند تا ۱۵٪ صرفه‌جویی انرژی بیشتری نسبت به مدل‌های معمولی در ست کنترل لوله پنج‌لایه ایجاد کند.
نقش اتصالات و منیفولد در حفظ راندمان
لوله پنج‌لایه به تنهایی معجزه نمی‌کند؛ کیفیت اتصالات و کلکتور تعیین‌کننده نهایی عملکرد ست کنترل لوله پنج‌لایه است. یک اتصال ضعیف یا کلکتور غیراستاندارد می‌تواند تمام محاسبات دقیق شما را بی‌اثر کند. این قطعات نقاط ضعف احتمالی سیستم هستند و باید با وسواس خاصی انتخاب شوند.
تفاوت اتصالات پیچی و پرسی در افت فشار
در ست کنترل لوله پنج‌لایه، اتصالات پرسی به دلیل سطح داخلی صاف‌تر و تغییر شکل کمتر، افت فشار محلی کمتری نسبت به اتصالات پیچی ایجاد می‌کنند. همچنین اتصالات پرسی در برابر خطای انسانی در سفت کردن مهره مقاوم‌تر بوده و ریسک نشتی درازمدت ناشی از انقباض و انبساط حرارتی را تقریباً به صفر می‌رسانند. اگرچه اتصالات پیچی ارزان‌تر و قابل باز شدن هستند، اما برای لوله‌های مدفون در کف، اکیداً توصیه می‌شود فقط از اتصالات پرسی استاندارد استفاده کنید. هزینه اولیه بیشتر، بیمه عمر ساختمان شماست.

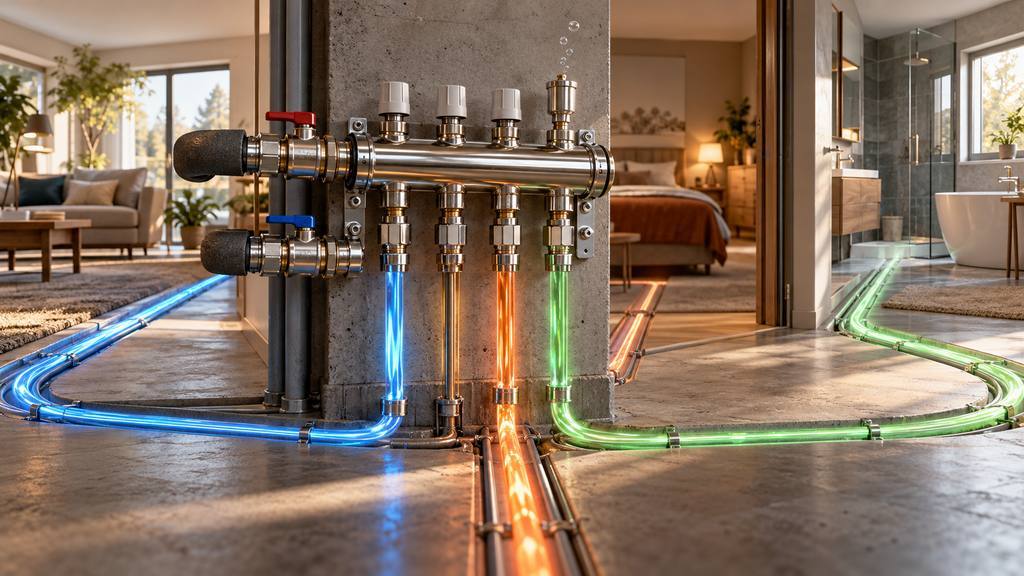

ویژگی‌های کلکتور استاندارد برای توزیع هوشمند
کلکتور مغز متفکر توزیع حرارت در ست کنترل لوله پنج‌لایه است. یک کلکتور استاندارد باید دارای بدنه یکپارچه (بدون جوش)، شیرهای قطع و وصل مستقل، و محل نصب فلومتر و شیر هواگیری باشد. استفاده از منیفولد نیوپایپ به دلیل تطابق کامل با لوله‌های پنج‌لایه همین برند و داشتن استانداردهای ملی، خیال مجری و کارفرما را از بابت آب‌بندی و توزیع یکنواخت راحت می‌کند. کلکتورهای متفرقه و دست‌ساز شاید در کوتاه‌مدت ارزان‌تر باشند، اما در بلندمدت با مشکلات خوردگی، نشتی از محل اورینگ‌ها و عدم امکان بالانسینگ دقیق، هزینه‌های سنگینی تحمیل می‌کنند.
برای مشاهده مشخصات فنی و قیمت انواع کلکتور و اتصالات پرسی، به بخش محصولات فروشگاه BFBM مراجعه کنید.
سوالات متداول
چگونه ظرفیت پکیج را با طول و قطر لوله‌های پنج‌لایه ست کنیم؟
با محاسبه بار حرارتی کل فضا بر اساس مبحث ۱۴، دبی آب مورد نیاز استخراج شده و سپس پکیجی انتخاب می‌شود که توان پمپ و مبدل آن پاسخگوی این دبی در طول مسیر لوله‌ها باشد. این فرآیند بخشی جدایی‌ناپذیر از طراحی ست کنترل لوله پنج‌لایه است.
بهترین فاصله بین کلکتور و پکیج برای حفظ راندمان چقدر است؟
فاصله باید تا حد امکان کوتاه (ترجیحاً زیر ۵ متر) باشد تا افت فشار و اتلاف حرارتی در لوله رابط به حداقل برسد. در صورت افزایش فاصله در ست کنترل لوله پنج‌لایه، قطر لوله رابط باید بزرگتر شود تا مقاومت هیدرولیکی جبران گردد.
آیا هر نوع لوله پنج‌لایه با هر مدل پکیج دیواری سازگار است؟
سازگاری صرفاً به برند مربوط نیست؛ بلکه به تطابق ظرفیت حرارتی پکیج، دبی پمپ آن و سطح مقطع و طول کل لوله‌های پنج‌لایه مصرفی در پروژه بستگی دارد. ست کنترل لوله پنج‌لایه یک مفهوم سیستمی است، نه صرفاً جمع قطعات.
نقش شیر هواگیری و بالانسینگ در هماهنگی این سیستم چیست؟
شیر هواگیری مانع حبس هوا و کاهش دبی می‌شود. شیر بالانسینگ نیز امکان تنظیم دقیق جریان آب در حلقه‌های مختلف کلکتور را فراهم کرده و توزیع حرارت را در ست کنترل لوله پنج‌لایه یکنواخت می‌کند.
برای یک واحد ۱۰۰ متری چه ترکیبی از لوله و پکیج پیشنهاد می‌شود؟
برای ۱۰۰ متر مربع، معمولاً پکیج ۲۴۰۰۰ یا ۲۸۰۰۰ با لوله پنج‌لایه ۱۶ میلی‌متر و منیفولدی با تعداد انشعاب متناسب با تعداد اتاق‌ها (مثلاً ۴ تا ۶ شاخه) در قالب یک ست کنترل لوله پنج‌لایه متوازن توصیه می‌شود.
نتیجه‌گیری
اجرای موفق سیستم گرمایش از کف، نتیجه توجه به جزئیات فنی و رعایت اصول مهندسی در تمامی مراحل است. همان‌طور که در این ۶ گام بررسی کردیم، ست کنترل لوله پنج‌لایه تنها زمانی به بازدهی کامل می‌رسد که محاسبات بار حرارتی، انتخاب تجهیزات هماهنگ، و اجرای دقیق توأمان باشند. نادیده گرفتن هر یک از این اجزا، می‌تواند آسایش ساکنین را مختل کرده و هزینه‌های تعمیرات را افزایش دهد. فروشگاه تخصصی BFBM با ارائه سبد کاملی از لوله‌های پنج‌لایه استاندارد، کلکتورهای مهندسی و پکیج‌های معتبر، همراه شماست تا پروژه‌ای بی‌نقص و بادوام خلق کنید.
