خرید لوله و اتصالات فاضلاب برای ساختمان، تجربه‌ای پر از تردید است. بزرگترین نگرانی شما به عنوان مالک یا پیمانکار، محاسبه اشتباه و مواجهه با یکی از این دو سناریوی کابوس‌وار است: یا در میانه کار مصالح کم می‌آورید و پروژه متوقف می‌شود، یا در پایان کار با کوهی از لوله و اتصالات اضافی مواجه می‌شوید که هزینه آن را پرداخته‌اید. این سردرگمی در انتخاب سایز، تعداد شاخه‌ها، و نوع زانوها و سه‌راه‌ها کاملاً طبیعی است.
اما خبر خوب این است که برای یک محاسبه دقیق، نیازی به مدرک مهندسی تأسیسات ندارید. این مقاله، یک راهنمای جامع و گام‌به‌گام است که با ارائه فرمول‌های ساده مهندسی و جداول کاربردی، شما را از یک بازدیدکننده مردد به یک محاسبه‌گر دقیق تبدیل می‌کند. با مطالعه این راهنما، دقیقاً مانند یک مهندس تأسیسات می‌توانید تعداد شاخه و اتصالات لوله فاضلاب ساختمان خود را پیش از خرید محاسبه کرده و با اطمینان کامل، لیست خرید خود را برای استعلام قیمت آماده کنید.
چرا محاسبه دستی تعداد شاخه و اتصالات فاضلاب ضروری است؟
شاید با خود فکر کنید که «فروشنده می‌تواند این محاسبات را رایگان برایم انجام دهد». این تصور اگرچه رایج است، اما اشراف شما بر محاسبات پروژه، یک مزیت استراتژیک برای جلوگیری از اتلاف هزینه و زمان است. وقتی خودتان محاسبات را بلد باشید، از یک خریدار صرف به یک کارفرمای آگاه تبدیل می‌شوید که با اطمینان خرید می‌کند.
- پایان دادن به کابوس کم آوردن یا اضافه ماندن مصالح: محاسبه دقیق به معنای خرید به اندازه نیاز است. دیگر نگران توقف پروژه به دلیل نبود یک زانوی خاص یا هدر رفتن سرمایه برای اتصالات اضافی نخواهید بود.
- کنترل کامل بر هزینه‌ها: وقتی با لیست دقیق و محاسبه‌شده خود برای خرید مراجعه می‌کنید، فروشنده متوجه دانش شما می‌شود. این امر قدرت چانه‌زنی بیشتری به شما می‌دهد و از پیشنهادهای غیرضروری یا اشتباه جلوگیری می‌کند.
- آشنایی با دو مفهوم کلیدی: پیش از شروع، به خاطر بسپارید که لوله‌های پلیکا فاضلابی معمولاً در شاخه‌های ۶ متری عرضه می‌شوند و هر اتصال (مانند بوشن یا زانو) مقداری از طول لوله را برای هم‌پوشانی (Over-Lap) در خود جای می‌دهد که باید در محاسبات نهایی لحاظ شود.
گام اول: نقشه‌خوانی و مترکشی مسیر فاضلاب (برای افراد مبتدی)
اولین قدم برای یک محاسبه دقیق، داشتن متراژ کل مسیر لوله‌کشی است. اگر نقشه تأسیسات ساختمان را در اختیار دارید، کار شما ساده‌تر است. در غیر این صورت، باید با یک متر، مسیر را به صورت دستی اندازه‌گیری کنید.
- تشخیص مسیرهای اصلی و فرعی: روی نقشه یا در ساختمان، لوله‌های با قطر بیشتر که فاضلاب چندین بخش را جمع‌آوری می‌کنند، مسیرهای اصلی (کلکتور) هستند. لوله‌هایی که از هر سرویس بهداشتی، حمام یا آشپزخانه به این مسیرهای اصلی متصل می‌شوند، انشعابات فرعی نام دارند. شما باید طول تمام این مسیرها را محاسبه کنید. برای آشنایی با ویژگی‌های لوله پلیکا در سیستم‌های فاضلابی می‌توانید این مقاله را مطالعه کنید.
- مترکشی دقیق لوله‌های افقی و عمودی:
- لوله‌های افقی (کف‌خواب): این لوله‌ها در کف واحدها یا زیر سقف پارکینگ اجرا می‌شوند. طول دقیق آنها را از نقطه شروع (مثلاً زیر سینک) تا محل اتصال به لوله عمودی اندازه‌گیری کنید.
- لوله‌های عمودی (رایزر): این لوله‌ها فاضلاب طبقات را به سمت لوله اصلی خروجی ساختمان هدایت می‌کنند. طول آنها معمولاً برابر با ارتفاع طبقات است.
- اهمیت شیب استاندارد ۲ درصد: برای حرکت روان فاضلاب، لوله‌های افقی باید شیب داشته باشند. شیب استاندارد حدود ۲ درصد است، یعنی به ازای هر متر طول، لوله باید ۲ سانتی‌متر افت ارتفاع داشته باشد. اگرچه این شیب تأثیر ناچیزی بر طول کلی لوله دارد، اما رعایت نکردن آن دلیل اصلی گرفتگی‌های مکرر است و اهمیت انتخاب زاویه صحیح اتصالات را که در ادامه توضیح می‌دهیم، دوچندان می‌کند.
مثال عملی مترکشی برای یک واحد ۱۰۰ متری:
فرض کنید یک واحد ۱۰۰ متری با یک حمام، یک سرویس بهداشتی و یک آشپزخانه داریم. پس از مترکشی، به اعداد زیر می‌رسیم:
- طول لوله از آشپزخانه تا رایزر اصلی: ۸ متر
- طول لوله از حمام تا رایزر اصلی: ۵ متر
- طول لوله از سرویس بهداشتی تا رایزر اصلی: ۴ متر
- ارتفاع رایزر اصلی در این واحد: ۳ متر
- طول کلکتور اصلی در پارکینگ برای این واحد: ۱۰ متر
مجموع متراژ: ۸ + ۵ + ۴ + ۳ + ۱۰ = ۳۰ متر
گام دوم: فرمول طلایی تبدیل متراژ به تعداد شاخه لوله (با ذکر مثال واقعی)
اکنون که متراژ کل را در دست دارید، به سادگی می‌توانید تعداد شاخه‌های ۶ متری مورد نیاز را محاسبه کنید. فرمول مهندسی زیر، یک درصد منطقی برای برش، اورلب اتصالات و ضایعات احتمالی (پرتی) را نیز در نظر می‌گیرد.

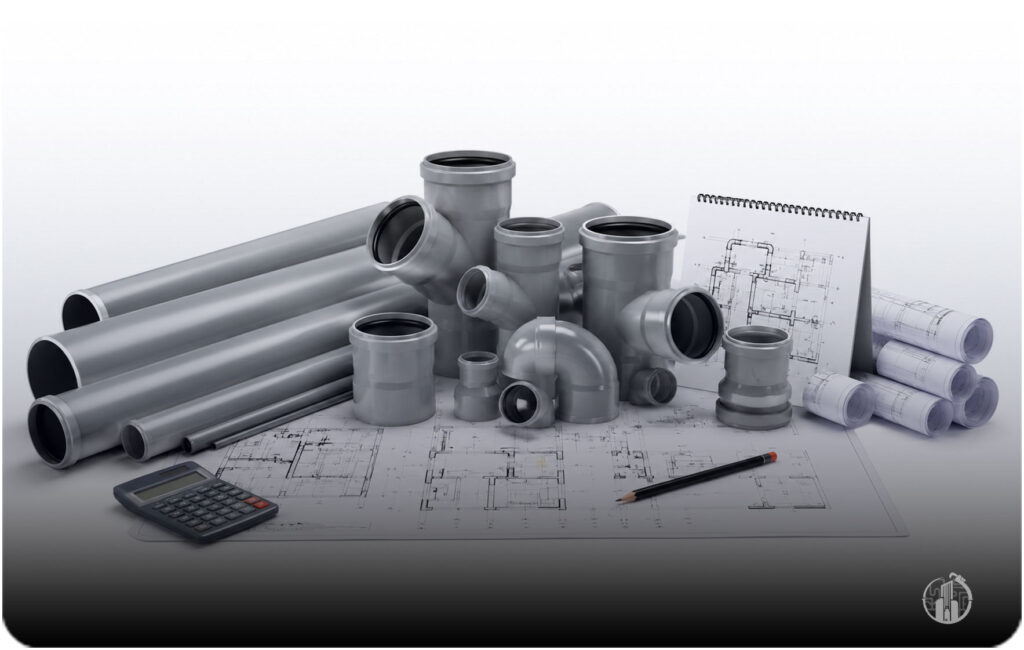

فرمول محاسبه تعداد شاخه:
تعداد شاخه نهایی = (طول کل مسیر به متر / ۵.۵)
نکته فنی: ما به جای تقسیم بر ۶، بر عدد ۵.۵ تقسیم می‌کنیم تا حدود ۱۰٪ پرتی برای هر شاخه در نظر گرفته شود. عدد حاصل را همیشه به سمت بالا گرد کنید.
اجرای فرمول روی پروژه ۱۰۰ متری فرضی:
همانطور که محاسبه کردیم، متراژ کل برای این واحد ۳۰ متر بود. حالا این عدد را در فرمول قرار می‌دهیم:
تعداد شاخه = (۳۰ / ۵.۵) = ۵.۴۵
با گرد کردن این عدد به سمت بالا، به ۶ شاخه لوله ۶ متری نیاز خواهیم داشت.
گام سوم: راهنمای جامع انتخاب زاویه (۴۵ یا ۹۰ درجه) و تأثیر آن بر عمر لوله
بزرگترین تفاوت بین یک لوله‌کش حرفه‌ای و یک فرد مبتدی، درک عمیق از کاربرد زوایا است. انتخاب اشتباه بین زانوی ۴۵ و ۹۰ درجه، دلیل اصلی گرفتگی‌های مکرر، ایجاد سروصدای اضافی و کاهش عمر سیستم فاضلاب است.
- قانون طلایی تغییر مسیر: هرگز برای تغییر مسیرهای افقی از یک زانوی ۹۰ درجه استفاده نکنید. این کار باعث کاهش شدید سرعت فاضلاب و ته‌نشین شدن مواد جامد می‌شود. راه‌حل استاندارد، استفاده از دو زانوی ۴۵ درجه به همراه یک قطعه لوله کوتاه در میان آن‌هاست. این ترکیب یک قوس ملایم ایجاد می‌کند که جریان را روان نگه می‌دارد.
- کاربرد ممنوعه زانوی ۹۰ درجه: استفاده از زانوی ۹۰ درجه در مسیرهای افقی به افقی یا در پایین‌ترین نقطه اتصال رایزر عمودی به خط افقی خروجی، یک فاجعه مهندسی است و قطعاً منجر به گرفتگی خواهد شد. زانوی ۹۰ درجه عمدتاً برای اتصال یک خط افقی به یک خط عمودی (رایزر) یا در سیستم لوله‌کشی هواکش (ونت) کاربرد دارد. برای آشنایی با انواع لوله‌های UPVC و تفاوت آنها، این مقاله را از دست ندهید.
- مقایسه سه‌راه ۴۵ درجه با سه‌راه ۹۰ درجه:
- سه‌راه ۴۵ درجه (Y-Branch): این اتصال، انشعاب فرعی را با زاویه‌ای ملایم وارد خط اصلی می‌کند و آن را در جهت جریان هدایت می‌کند. این تنها انتخاب صحیح برای اتصال انشعابات افقی به یکدیگر است.
- سه‌راه ۹۰ درجه (T-Branch): این اتصال، انشعاب را به صورت عمود بر خط اصلی وارد می‌کند. کاربرد آن تقریباً محدود به اتصال لوله‌های افقی به رایزرهای عمودی است، جایی که فاضلاب به صورت مستقیم سقوط می‌کند.
گام چهارم: محاسبه تعداد و نوع اتصالات بر اساس جدول سایز
پس از تعیین زوایا، نوبت به شمارش دقیق اتصالات و انتخاب سایز مناسب می‌رسد. یکی از دغدغه‌های خریداران، عدم تطابق (کوپل نشدن) لوله و اتصالات از برندهای مختلف است. خوشبختانه، برندهای معتبری مانند لوله پارس پلاست و اتصالات پارس زنده‌رود و تهران اتصالات که بر اساس استاندارد ملی ایران (ISIRI 9118) تولید می‌شوند، کاملاً با یکدیگر سازگار هستند. برای اطمینان از کیفیت، راهنمای انتخاب بهترین اتصالات پلیکا را مطالعه کنید.
جدول تطبیق سایز لوله‌های پلیکا (پارس پلاست) با اتصالات استاندارد
[جدول: ستون اول: سایز اسمی (اینچ/میلی‌متر)، ستون دوم: قطر خارجی لوله پارس پلاست (میلی‌متر)، ستون سوم: ضخامت جداره (میلی‌متر)، ستون چهارم: تأیید کوپل شدن با اتصالات پارس زنده‌رود/تهران اتصالات]
این جدول به شما اطمینان می‌دهد که سایزهای انتخابی شما کاملاً با یکدیگر سازگار هستند.
- محاسبه تبدیل‌ها: هر زمان که یک لوله با قطر کمتر به لوله‌ای با قطر بیشتر متصل می‌شود (مثلاً لوله ۶۳ میلی‌متری سرویس بهداشتی به لوله ۱۱۰ میلی‌متری اصلی)، شما به یک تبدیل (Reducer) نیاز دارید. تعداد تبدیل‌ها برابر با تعداد نقاطی است که سایز لوله در مسیر تغییر می‌کند.
- محاسبه تعداد بوشن و درپوش: برای اتصال دو شاخه ۶ متری به یکدیگر در یک مسیر مستقیم، به یک بوشن (Coupling) نیاز دارید. تعداد بوشن‌ها را بر اساس طول مسیرهای مستقیم محاسبه کنید. درپوش (End Cap) نیز برای مسدود کردن انتهای باز لوله‌ها جهت تست یا در انتهای رایزرهای هواکش استفاده می‌شود.
- برآورد میزان چسب: به عنوان یک قانون کلی، برای هر ۱۰ اتصال سایز متوسط (۶۳ تا ۱۱۰)، حدود یک قوطی چسب ۲۵۰ سی‌سی نیاز است. برای سایزهای بزرگ‌تر یا تعداد اتصالات بیشتر، بهتر است یک قوطی بزرگ‌تر تهیه کنید.
گام پنجم: تبدیل محاسبات به لیست خرید نهایی (پروژه ۱۰۰ متری)
حالا تمام اطلاعات لازم برای تهیه یک لیست خرید کامل و دقیق را در اختیار دارید. بیایید محاسبات را برای مثال واحد ۱۰۰ متری خود نهایی کنیم.
لیست نهایی خرید برای یک واحد ۱۰۰ متری (نمونه)
با فرض سایز ۱۱۰ میلی‌متر برای خطوط اصلی و ۶۳ میلی‌متر برای انشعابات فرعی:
- لوله پلیکا سایز ۱۱۰ (۴ اینچ) پارس پلاست: ۴ شاخه ۶ متری
- لوله پلیکا سایز ۶۳ (۲ اینچ) پارس پلاست: ۲ شاخه ۶ متری
- زانوی ۴۵ درجه سایز ۱۱۰ پارس زنده‌رود: ۴ عدد (برای ۲ تغییر مسیر)
- زانوی ۴۵ درجه سایز ۶۳ پارس زنده‌رود: ۲ عدد (برای ۱ تغییر مسیر)
- سه‌راه ۴۵ درجه ۱۱۰ به ۶۳ تهران اتصالات: ۳ عدد (برای اتصال ۳ انشعاب)
- بوشن سایز ۱۱۰: ۱ عدد (برای اتصال شاخه‌ها در پارکینگ)
- درپوش تست سایز ۱۱۰: ۱ عدد
- چسب و پرایمر: ۱ قوطی بزرگ
این لیست یک نمونه است و لیست نهایی شما به نقشه دقیق ساختمان بستگی دارد. پس از تهیه لیست، می‌توانید با مطالعه مقاله نکات ضروری قبل از خرید لوله پلیکا، خرید خود را نهایی کنید.
5 اشتباه رایج در محاسبه اتصالات فاضلاب و راه جلوگیری از آنها
- استفاده از زانوی ۹۰ درجه در کف: همانطور که تاکید شد، این کار عامل اصلی گرفتگی است. همیشه از ترکیب دو زانوی ۴۵ درجه برای تغییر مسیرهای افقی استفاده کنید.
- نادیده گرفتن لوله ونت (هواکش): فراموش نکنید که برای هر رایزر فاضلاب، یک لوله ونت موازی تا پشت بام برای تخلیه گازها نیاز است. متراژ آن را به محاسبات خود اضافه کنید.
- انتخاب سه‌راهی اشتباه: استفاده از سه‌راه ۹۰ درجه برای اتصال انشعاب افقی به کلکتور افقی، جریان را مختل می‌کند. همیشه از سه‌راه ۴۵ درجه استفاده کنید.
- محاسبه نکردن اورلب (Over-Lap): در نظر نگرفتن حدود ۵ سانتی‌متر هم‌پوشانی برای هر اتصال، می‌تواند در انتهای یک مسیر طولانی شما را با کمبود لوله مواجه کند. فرمول ما (تقسیم بر ۵.۵) این مشکل را حل کرده است.
- تردید در انتخاب بین متریال‌ها: گاهی پیمانکاران در انتخاب بین لوله پلیکا و پلی‌اتیلن دچار تردید می‌شوند. برای سیستم فاضلاب ثقلی داخل ساختمان، پلیکا به دلیل سهولت نصب و هزینه کمتر، انتخاب استاندارد و بهینه‌تری است. می‌توانید مقایسه لوله پلیکا با پلی اتیلن برای فاضلاب را برای تصمیم‌گیری بهتر مطالعه کنید.
سوالات متداول (FAQ)
برای ۱۰۰ متر لوله‌کشی فاضلاب، چند شاخه لوله ۴ اینچ نیاز دارم؟
با احتساب شاخه‌های ۶ متری و با در نظر گرفتن ۱۰٪ پرتی (برای اورلب، برش و ضایعات)، شما تقریباً به ۱۸ تا ۱۹ شاخه لوله ۴ اینچ (سایز ۱۱۰) نیاز خواهید داشت. در مقاله، یک مثال عملی کامل برای محاسبه دقیق‌تر بر اساس فرمول (متراژ کل تقسیم بر ۵.۵) ارائه داده‌ایم.
چه زمانی باید از زانوی ۹۰ درجه و چه زمانی از دو زانوی ۴۵ درجه استفاده کنم؟
قانون کلی این است که برای تغییر مسیرهای افقی به افقی در زیر خاک یا کف، همیشه از دو زانوی ۴۵ درجه به همراه یک قطعه لوله کوتاه میانی استفاده کنید تا جریان فاضلاب نرم‌تر باشد و احتمال گرفتگی کاهش یابد. زانوی ۹۰ درجه عمدتاً در انتهای مسیرهای افقی برای اتصال به رایزر عمودی (استک) یا روی لوله‌های هواکش کاربرد دارد.
مهم‌ترین فرق سه‌راه ۴۵ درجه با سه‌راه ۹۰ درجه در مسیر فاضلاب چیست؟
سه‌راه ۴۵ درجه با زاویه مایل خود، فاضلاب ورودی را در جهت جریان اصلی هدایت می‌کند و از تلاطم و برگشت آب جلوگیری می‌کند. این تنها گزینه صحیح برای اتصال انشعابات افقی است. سه‌راه ۹۰ درجه برای انشعابات در مسیرهای عمودی (رایزرها) یا اتصالاتی که جریان باید مستقیماً از بالا سقوط کند استفاده می‌شود.
چطور بفهمم سایز لوله و اتصالات برندهای مختلف با هم ست می‌شوند؟
تمامی لوله‌ها و اتصالات UPVC استاندارد که طبق استاندارد ملی ایران (مانند ISIRI 9118) تولید می‌شوند، از نظر قطر خارجی با یکدیگر تطابق دارند و مشکلی برای کوپل شدن نخواهید داشت. ما در مقاله جدول تطبیق سایز برندهای معتبر را قرار داده‌ایم.
آیا این فرمول‌ها برای یک ساختمان چندطبقه هم جواب می‌دهد؟
بله، فرمول‌ها کاملاً مقیاس‌پذیر هستند. شما باید این فرآیند را برای هر واحد به‌صورت جداگانه انجام دهید (محاسبه طول افقی داخل واحد) و سپس طول لوله‌های رایزر اصلی (عمودی) که بین طبقات مشترک است و همچنین انشعابات اصلی در پارکینگ را محاسبه کرده و به آن اضافه کنید.
نتیجه‌گیری: از محاسبه تا خرید، فقط یک کلیک فاصله دارید
تبریک می‌گوییم! شما اکنون دیگر یک بازدیدکننده عادی نیستید، بلکه یک محاسبه‌گر آگاه هستید که با اصول مهندسی لوله‌کشی فاضلاب آشنا شده‌اید. با استفاده از فرمول‌ها و راهنمای گام‌به‌گام این مقاله، می‌توانید لیست خرید پروژه خود را با دقتی بالا تهیه کرده و از هزینه‌های اضافی جلوگیری کنید.
اما اگر همچنان می‌خواهید از صحت لیست خود ۱۰۰٪ مطمئن شوید، تیم فنی ما آماده کمک به شماست. کافی است لیستی که بر اساس این راهنما محاسبه کرده‌اید را برای ما ارسال کنید تا کارشناسان ما به صورت رایگان آن را بررسی و تأیید نهایی کنند. با اطمینان کامل، لیست نهایی خود را برای استعلام قیمت و مشاوره تکمیلی از طریق واتساپ ارسال کنید و یک خرید هوشمندانه را تجربه کنید.
