محاسبه متریال گرمایش از کف ۱۰۰ متری | چک‌لیست گام‌به‌گام مهندسی

آیا می‌دانید اشتباه در محاسبه اولیه متریال، پروژه‌های گرمایش از کف را تا ۳۰٪ با تاخیر و هزینه‌های پیش‌بینی‌نشده مواجه می‌کند؟ کم آوردن چند متر لوله یا چند بست کلکتور می‌تواند کل پروژه شما را متوقف کند. از سوی دیگر، خرید بیش از حد نیز به معنای دور ریختن سرمایه است. این سردرگمی در مرحله خرید، بزرگترین مانع برای شروع یک پروژه موفق است.

این مقاله نقشه راه مهندسی شما برای پایان دادن به این عدم قطعیت است. در اینجا، شما یک چک‌لیست دقیق برای محاسبه تمام متریال مورد نیاز گرمایش از کف یک واحد ۱۰۰ متری دریافت می‌کنید. با مطالعه این راهنما، با اطمینان کامل، دقیقاً می‌دانید چه چیزی، با چه سایزی و به چه تعدادی باید بخرید و فاصله خود را از یک بازدیدکننده سردرگم تا یک خریدار مطمئن به چند دقیقه کاهش می‌دهید.

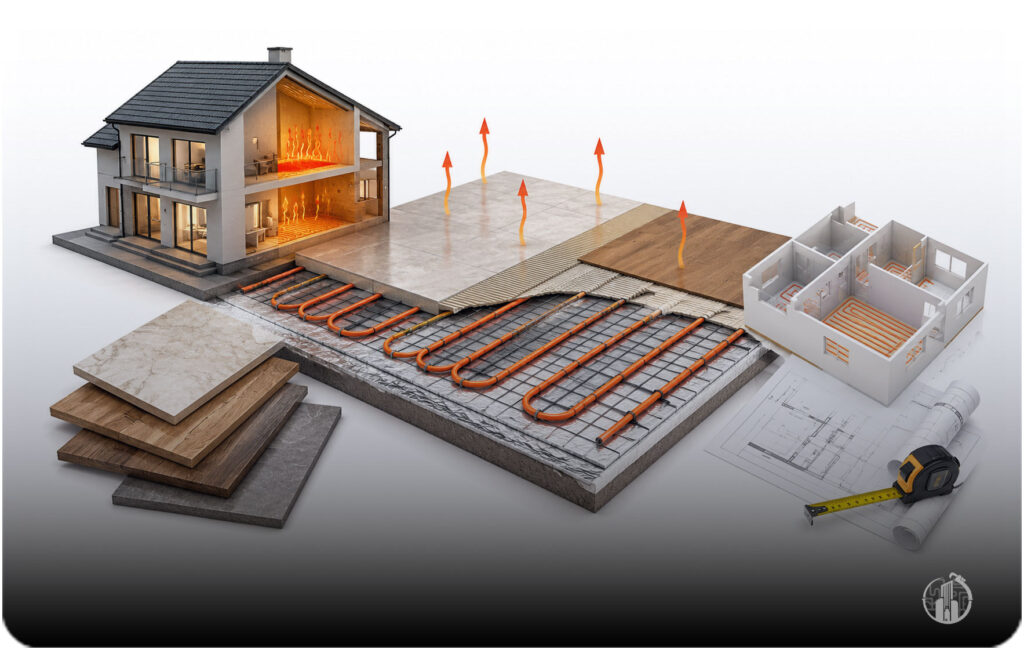

۴ پارامتر کلیدی که محاسبات شما را متحول می‌کنند

قبل از اینکه مستقیماً به سراغ فرمول‌ها برویم، باید بدانیم که محاسبه متریال گرمایش از کف، یک نسخه واحد برای همه ندارد. چهار عامل کلیدی زیر، محاسبات شما را به شکل معناداری تغییر می‌دهند و نادیده گرفتن آن‌ها به معنای خطا در برآورد نهایی است.

۱. تأثیر دمای منطقه و اتلاف حرارتی ساختمان

یک واحد در تبریز نیاز حرارتی متفاوتی با واحدی مشابه در بوشهر دارد. هرچه منطقه سردسیرتر و اتلاف حرارتی ساختمان (به دلیل پنجره‌های قدیمی یا عایق‌بندی ضعیف) بیشتر باشد، به گرمای بیشتری نیاز داریم. این نیاز حرارتی مستقیماً بر فاصله‌گذاری لوله‌ها (گام) تأثیر می‌گذارد. در مناطق سردسیر، گام لوله‌ها کمتر (مثلاً ۱۵ سانتی‌متر) و در مناطق معتدل، بیشتر (مثلاً ۲۰ یا ۲۵ سانتی‌متر) در نظر گرفته می‌شود. گام کمتر به معنای مصرف لوله بیشتر است.

۲. نقش پوشش نهایی کف (سرامیک، پارکت، سنگ)

پوشش‌های مختلف کف، ضریب انتقال حرارت متفاوتی دارند. سرامیک و سنگ، رسانایی حرارتی بالایی دارند و گرما را به خوبی منتقل می‌کنند. اما پارکت و لمینت به دلیل ساختار چوبی، نوعی عایق محسوب می‌شوند و انتقال حرارت را کندتر می‌کنند. برای کفپوش‌های چوبی، معمولاً گام لوله‌ها را کمتر در نظر می‌گیرند تا دمای سطح کف به حد مطلوب برسد.

۳. کسر فضای اشغال شده (مساحت مفید)

مهم‌ترین نکته در محاسبه اولیه: ما کل ۱۰۰ متر مربع را لوله‌کشی نمی‌کنیم! فضاهایی مانند زیر کابینت‌ها، داکت‌های تأسیساتی، سرویس‌های بهداشتی، حمام و زیر کمدهای دیواری ثابت، نیازی به گرمایش از کف ندارند. به عنوان یک قاعده سرانگشتی، برای یک واحد مسکونی ۱۰۰ متری، حدود ۱۵٪ تا ۲۰٪ از فضا به عنوان فضای مرده یا اشغال‌شده در نظر گرفته می‌شود. بنابراین، تمام محاسبات ما بر اساس مساحت مفید (حدود ۸۰ تا ۸۵ متر مربع) انجام خواهد شد.

۴. تعریف گام (فاصله لوله‌ها) و استانداردهای رایج

گام یا فاصله محور به محور لوله‌ها، تعیین‌کننده اصلی متراژ لوله مصرفی است. استانداردهای رایج برای فضاهای مسکونی عبارتند از:

• گام ۱۵ سانتی‌متر: برای مناطق بسیار سردسیر، فضاهایی با اتلاف حرارتی بالا یا زیر کفپوش‌های با رسانایی پایین (مانند پارکت ضخیم).
• گام ۲۰ سانتی‌متر (استاندارد و بهینه): رایج‌ترین و مهندسی‌ترین انتخاب برای اکثر مناطق معتدل و ساختمان‌های با عایق‌بندی مناسب.
• گام ۲۵ سانتی‌متر: برای مناطق گرمسیر یا فضاهایی که نیاز به گرمایش کمتری دارند.

فرمول طلایی محاسبه متراژ لوله پنج لایه: از مساحت مفید تا تعداد کلاف

اکنون که با پارامترهای اولیه آشنا شدیم، به بخش اصلی یعنی محاسبه دقیق متراژ لوله می‌رسیم. این بخش، بزرگترین دغدغه شما را برطرف خواهد کرد.

فرمول اصلی محاسبه طول لوله

فرمول محاسبه بسیار ساده است. کافیست مساحت مفید را بر گام (فاصله لوله‌ها) تقسیم کنید. همچنین باید طول مسیر رفت و برگشت از کلکتور تا شروع هر مدار را نیز به آن اضافه کنید.

طول لوله (متر) = (مساحت مفید (متر مربع) / گام (متر)) + طول مسیرهای اصلی تا کلکتور

برای مثال، اگر فاصله متوسط هر مدار از کلکتور ۵ متر باشد، برای رفت و برگشت ۱۰ متر لوله اضافی برای هر مدار نیاز است.

جدول محاسبه متراژ لوله برای واحد ۱۰۰ متری

برای سهولت کار، ما محاسبات را برای یک واحد ۱۰۰ متری با مساحت مفید ۸۵ متر مربع در گام‌های مختلف انجام داده‌ایم. (فرض شده برای ۵ مدار، مجموعاً ۵۰ متر لوله برای مسیرهای اصلی نیاز است).

نکته مهم: در زمان سفارش، دقت کنید که متراژ هر کلاف لوله ۱۰۰ یا ۲۰۰ متر است؛ راهنمای متراژ و رنگ‌بندی را ببینید. برای متراژ ۴۷۵ متر، شما به ۲ کلاف ۲۰۰ متری و ۱ کلاف ۱۰۰ متری (مجموعاً ۵۰۰ متر) نیاز خواهید داشت.

استانداردهای فنی برای حداکثر طول هر حلقه (طبق EN 1264)

یک اصل مهندسی حیاتی وجود دارد: برای جلوگیری از افت فشار زیاد و تضمین گردش آب گرم یکنواخت، طول هر حلقه (مدار) لوله نباید از یک حد مشخص تجاوز کند. بر اساس استانداردهای تأسیساتی معتبر اروپایی مانند EN 1264، این مقدار برای لوله سایز ۱۶ میلی‌متر، بین ۸۰ تا حداکثر ۹۰ متر است. طولانی‌تر شدن حلقه باعث سرد ماندن انتهای مسیر و عدم توازن حرارتی در کف می‌شود.

تبدیل متراژ کل به تعداد حلقه‌ها (مدارها)

با داشتن متراژ کل و حداکثر طول مجاز هر حلقه، به سادگی می‌توان تعداد مدارهای مورد نیاز را محاسبه کرد.

تعداد مدارها = متراژ کل لوله / حداکثر طول مجاز هر حلقه (مثلاً ۸۵ متر)

بر اساس جدول قبل، تعداد مدارهای بهینه به شرح زیر است:

• برای گام ۱۵ سانتی‌متر (۶۱۷ متر): ۶۱۷ / ۸۵ ≈ ۷.۲ => ۸ مدار
• برای گام ۲۰ سانتی‌متر (۴۷۵ متر): ۴۷۵ / ۸۵ ≈ ۵.۵ => ۶ مدار (یا ۵ مدار متعادل)
• برای گام ۲۵ سانتی‌متر (۳۹۰ متر): ۳۹۰ / ۸۵ ≈ ۴.۵ => ۵ مدار

برای محاسبات بعدی، ما سناریوی رایج و بهینه یعنی گام ۲۰ سانتی‌متر و ۵ مدار را در نظر می‌گیریم.

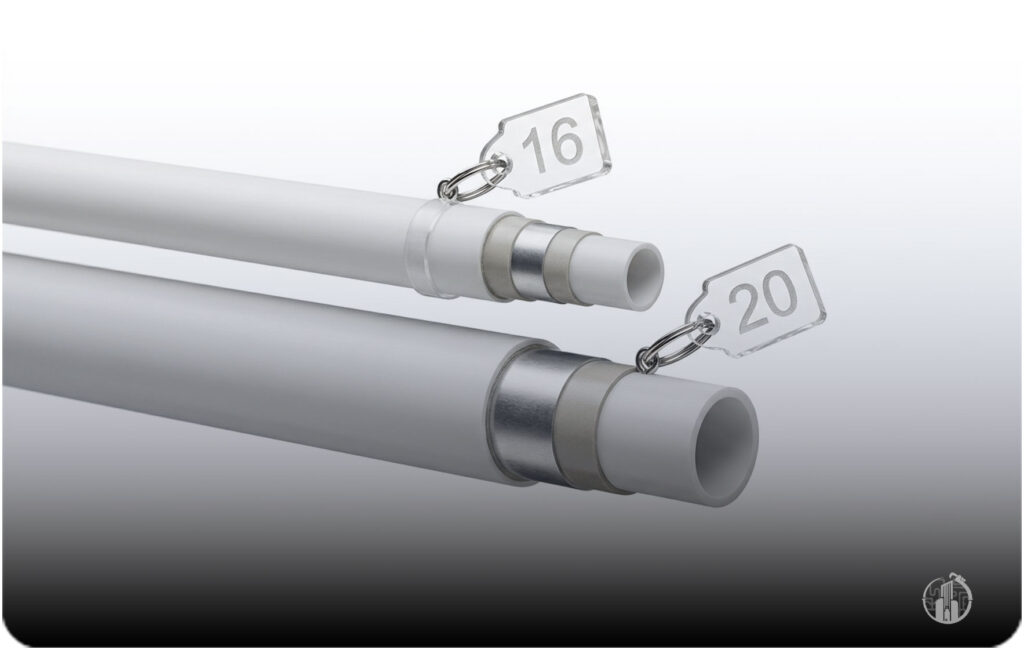

مقایسه فنی سایز لوله: ۱۶ میلی‌متر یا ۲۰ میلی‌متر؟

یکی از بزرگترین تردیدها هنگام خرید، انتخاب بین لوله سایز ۱۶ (با قطر خارجی ۱۶ میلی‌متر) و سایز ۲۰ است. پاسخ قاطع و مهندسی برای واحدهای مسکونی این است: سایز ۱۶*۲. پیش از ادامه، اگر می‌خواهید عمیق‌تر بدانید کدام سایز لوله نیوپایپ برای پروژه شما مناسب‌تر است، مقاله راهنما را بررسی کنید.

مقایسه فنی سایزهای ۱۶ و ۲۰

• افت فشار: لوله ۱۶ به دلیل قطر کمتر، افت فشار بیشتری در طول‌های یکسان ایجاد می‌کند. به همین دلیل است که طول هر حلقه آن به ۹۰ متر محدود می‌شود.
• شعاع خمشی: لوله ۱۶ بسیار انعطاف‌پذیرتر است و اجرای الگوهای حلزونی و مارپیچ با آن ساده‌تر است. لوله ۲۰ شعاع خمش بزرگتری دارد و کار با آن در فضاهای کوچک دشوارتر است.
• ظرفیت حرارتی: اگرچه لوله ۲۰ سطح تماس بیشتری دارد، اما در عمل، با کاهش گام لوله ۱۶ می‌توان به همان ظرفیت حرارتی دست یافت و هزینه تمام شده را نیز کاهش داد.

لوله سایز ۲۰ چه زمانی کاربرد دارد؟ برای فضاهای بسیار بزرگ با نیاز حرارتی بالا (مانند سالن‌های ورزشی یا ویلاهای با سقف بلند) یا در مسیرهای اصلی تغذیه کلکتور که دبی بالاتری نیاز است، استفاده از لوله ۲۰ می‌تواند افت فشار را کاهش دهد. اما برای یک واحد مسکونی ۱۰۰ متری، این کار پیچیدگی اجرایی و هزینه را بدون مزیت چشمگیر افزایش می‌دهد.

چرا لوله ۱۶*۲ PERT-AL-PERT گزینه ایده‌آل است؟

لوله پنج لایه PERT-AL-PERT، به دلیل داشتن لایه آلومینیومی، در برابر نفوذ اکسیژن ۱۰۰٪ مقاوم است که از خوردگی قطعات فلزی سیستم (مانند پکیج) جلوگیری می‌کند. انعطاف‌پذیری بالای آن برای اجرای گرمایش از کف کاملاً مناسب است و به دلیل تولید انبوه و تقاضای بالا، از نظر اقتصادی نیز به‌صرفه‌ترین گزینه برای پروژه‌های مسکونی مانند واحد ۱۰۰ متری شماست.

جمع‌بندی: با اطمینان کامل، برای گرمایش از کف واحد خود لوله پنج لایه سایز ۱۶*۲ را انتخاب کنید.

محاسبه تعداد و سایز کلکتور: قلب تپنده سیستم گرمایش از کف

کلکتور وظیفه توزیع آب گرم ورودی از پکیج به مدارهای مختلف و جمع‌آوری آب سرد برگشتی را بر عهده دارد. انتخاب صحیح آن برای بالانس سیستم ضروری است.

فرمول ساده محاسبه پورت‌های کلکتور

قانون بسیار ساده است: هر حلقه یا مدار لوله، به یک شیر ورودی (رفت) و یک شیر خروجی (برگشت) روی کلکتور نیاز دارد. بنابراین:

تعداد پورت‌های مورد نیاز = تعداد مدارها

برای پروژه ۱۰۰ متری ما که بر اساس گام ۲۰ سانتی‌متر، ۵ مدار در نظر گرفتیم، شما به یک جفت کلکتور (رفت و برگشت) نیاز دارید که هر کدام ۵ خروجی داشته باشند. در بازار، این محصول با عنوان “کلکتور ۱۰ پورت” یا “کلکتور ۵ راهه” شناخته می‌شود.

توصیه فنی: پس از محاسبه تعداد پورت‌ها، با مطالعه تفاوت‌های کلکتورها، انتخابی حرفه‌ای داشته باشید. حتماً کلکتوری تهیه کنید که دارای شیرهای تنظیم دبی (فلومتر) روی هر خروجی باشد. این شیرها به شما امکان می‌دهند جریان آب را در هر مدار به‌طور دقیق تنظیم کرده و دمای تمام اتاق‌ها را بالانس کنید.

برای این پروژه، کلکتور کایرپایپ ۱.۲*۱ اینچ با ۱۰ خروجی، انتخابی مهندسی‌شده است. سایز ورودی اصلی کلکتور (معمولاً ۱ اینچ یا ۱ و ۱/۴ اینچ) به قطر لوله اصلی تغذیه بستگی دارد. برای اکثر پکیج‌های دیواری خانگی، کلکتور با ورودی ۱ اینچ کاملاً کافی و استاندارد است.

فرمول محاسبه اتصالات: از بست پرت تا زانوی رایزر

فراموش کردن اتصالات کوچک اما حیاتی، می‌تواند پروژه شما را متوقف کند. در این بخش، این قطعات ریز را دقیقاً محاسبه می‌کنیم.

قانون طلایی محاسبه بست پرت (رابط کلکتوری)

برای اتصال هر لوله به کلکتور، از یک اتصال مخصوص به نام “بست پرت” یا “رابط کلکتوری” استفاده می‌شود. قانون طلایی این است:

تعداد بست پرت مورد نیاز = تعداد مدارها × ۲

برای پروژه ۵ مداری ما:

۵ × ۲ = ۱۰ عدد

بنابراین، شما به ۱۰ عدد بست پرت مخصوص لوله ۱۶ (سایز ۱۶ * ۱/۲ اینچ) نیاز دارید.

محاسبه اتصالات مسیر اصلی (رایزر)

این اتصالات به نقشه دقیق شما بستگی دارند، اما برای یک مثال رایج (فاصله ۱۰ متری پکیج تا کلکتور)، احتمالاً به موارد زیر نیاز دارید:

• زانوی پرسی (سایز ۲۰ یا ۲۵): ۴ عدد (۲ عدد در خروجی پکیج، ۲ عدد در ورودی کلکتور)
• کوپلینگ پرسی (سایز ۲۰ یا ۲۵): ۱ یا ۲ عدد (برای اتصال دو شاخه لوله در مسیر طولانی)

نکته طلایی: همیشه در خرید اتصالات ریز، یک اصل را رعایت کنید: ۱۰٪ بیشتر خرید کنید. این مقدار اضافی، ضایعات احتمالی حین کار، خطاهای برش یا تغییرات جزئی نقشه را پوشش می‌دهد و شما را از مراجعه دوباره به فروشگاه بی‌نیاز می‌کند.

محاسبه متریال عایق و جانبی: فوم، نوار دور و ابزار

این اقلام، نقش حیاتی در جلوگیری از اتلاف حرارت به سمت طبقه پایین و همچنین ایجاد فضا برای انبساط حرارتی بتن دارند.

محاسبه متراژ فوم عایق

فوم عایق زیر لوله‌ها پهن می‌شود تا از هدررفت گرما به سقف طبقه زیرین جلوگیری کند. برای محاسبه متراژ آن، مساحت مفید را به اضافه ۱۰٪ برای همپوشانی (اورلپ) رول‌ها در نظر بگیرید.

متراژ فوم = مساحت مفید × ۱.۱

۸۵ متر مربع × ۱.۱ = ۹۳.۵ متر مربع (شما باید به اندازه ۱۰۰ متر مربع فوم تهیه کنید چون رول‌ها معمولاً با متراژهای رند فروخته می‌شوند).

فوم رولی یا شانه تخم‌مرغی؟ فوم رولی ساده (معمولاً با روکش متالایز) اقتصادی‌تر و برای اجرا در سطوح صاف مناسب است. فوم شانه تخم‌مرغی به دلیل برجستگی‌هایش، لوله را بهتر در جای خود نگه می‌دارد و نیاز به بست کمتری دارد، اما کمی گران‌تر است. برای این پروژه، هر دو گزینه قابل استفاده هستند.

محاسبه متراژ نوار دور

این نوار دور تا دور دیوارها نصب می‌شود تا از انتقال تنش‌های ناشی از انبساط بتن به دیوارها جلوگیری کند. کافیست محیط کل فضاهایی که لوله‌کشی می‌شوند را محاسبه کنید.

متراژ نوار = محیط کل فضاهای اجرایی

ابزارهای مکمل ضروری

برای اجرای صحیح، به ابزارهایی مانند قیچی لوله‌بر پنج لایه برای برش تمیز و ابزار کالیبراسیون نیاز خواهید داشت. ابزار کالیبره، لبه‌های برش‌خورده لوله را گرد و صاف می‌کند تا اورینگ‌های اتصال آسیب نبینند و آب‌بندی ۱۰۰٪ تضمین شود.

سوالات متداول (FAQ)

چک‌لیست متریال نهایی برای واحد ۱۰۰ متری: آماده برای ثبت سفارش

تبریک! شما تمام محاسبات مهندسی لازم را انجام داده‌اید. جدول زیر، چک‌لیست نهایی و آماده خرید شما برای یک پروژه استاندارد ۱۰۰ متری (با فرض مساحت مفید ۸۵ متر، گام ۲۰ سانتی‌متر و ۵ مدار) است.

جمع‌بندی: از محاسبه تا خرید، تنها یک کلیک فاصله دارید

شما اکنون به یک متخصص محاسبه متریال گرمایش از کف تبدیل شده‌اید. با استفاده از فرمول‌ها، جداول و چک‌لیست نهایی ارائه شده در این مقاله، دیگر هیچ ابهام و سردرگمی در مرحله خرید نخواهید داشت. این راهنما به شما اطمینان می‌دهد که پروژه خود را با متریال دقیق، بدون هدررفت بودجه و با بالاترین کیفیت مهندسی آغاز کنید.

نظر نهایی از زبان مهندس مشاور تاسیسات: “دقیق‌ترین نرم‌افزارهای طراحی نیز بدون ورودی‌های صحیح (مانند مساحت مفید و گام لوله) خروجی اشتباه می‌دهند. این مقاله همان ورودی‌های صحیح را در اختیار شما قرار می‌دهد. با این چک‌لیست، ریسک خطای انسانی را به حداقل رسانده و با اطمینان خرید کنید.”
