تصور کنید در مراحل پایانی لوله‌کشی فاضلاب یک پروژه ساختمانی هستید، اما مهندس ناظر با یک نگاه به لوله‌های نصب‌شده، کل کار را به دلیل عدم تطابق ضخامت با استاندارد رد می‌کند. این سناریوی تلخ، یعنی دوباره‌کاری، هدررفت بودجه و تاخیر در تحویل پروژه، کابوس هر پیمانکار و مجری تاسیساتی است. سردرگمی در انتخاب ضخامت لوله فاضلاب UPVC (پلیکا) و سایز مناسب برای هر بخش از ساختمان، یک چالش فنی و اقتصادی واقعی است. اما نگران نباشید، این راهنما دقیقاً برای حل این مشکل نوشته شده است. در این مقاله، گام به گام و بر اساس استاندارد معتبر نشریه ۱۲۳، یاد می‌گیرید که چگونه لوله فاضلابی مناسب پروژه‌تان را انتخاب کنید تا هم تاییدیه مهندس ناظر را با خیال راحت بگیرید و هم خریدی هوشمندانه و اقتصادی انجام دهید.
رمزگشایی از جدول ضخامت لوله UPVC: هر میلیمتر به چه دردی می‌خورد؟
اولین و مهم‌ترین سوال در خرید لوله فاضلاب این است: «برای کدام بخش، چه ضخامتی مناسب است؟». پاسخ این سوال در استانداردها و مشخصات فنی نهفته است، نه حدس و گمان. انتخاب اشتباه ضخامت، اصلی‌ترین دلیل مردود شدن سیستم لوله‌کشی توسط ناظران است.
تشریح استاندارد نشریه ۱۲۳ و مفهوم «فشار کاری»
نشریه شماره ۱۲۳ سازمان مدیریت و برنامه‌ریزی کشور، یک مرجع رسمی برای مشخصات فنی عمومی تاسیسات ساختمانی است. این نشریه، لوله‌های فاضلابی را بر اساس «سری لوله» یا مقاومت در برابر فشار و تنش‌های مکانیکی طبقه‌بندی می‌کند. به زبان ساده، هرچه لوله در محلی با احتمال ضربه، فشار خاک یا تنش‌های سازه‌ای بیشتری نصب شود، باید از سری سنگین‌تر (ضخامت بالاتر) استفاده کرد.

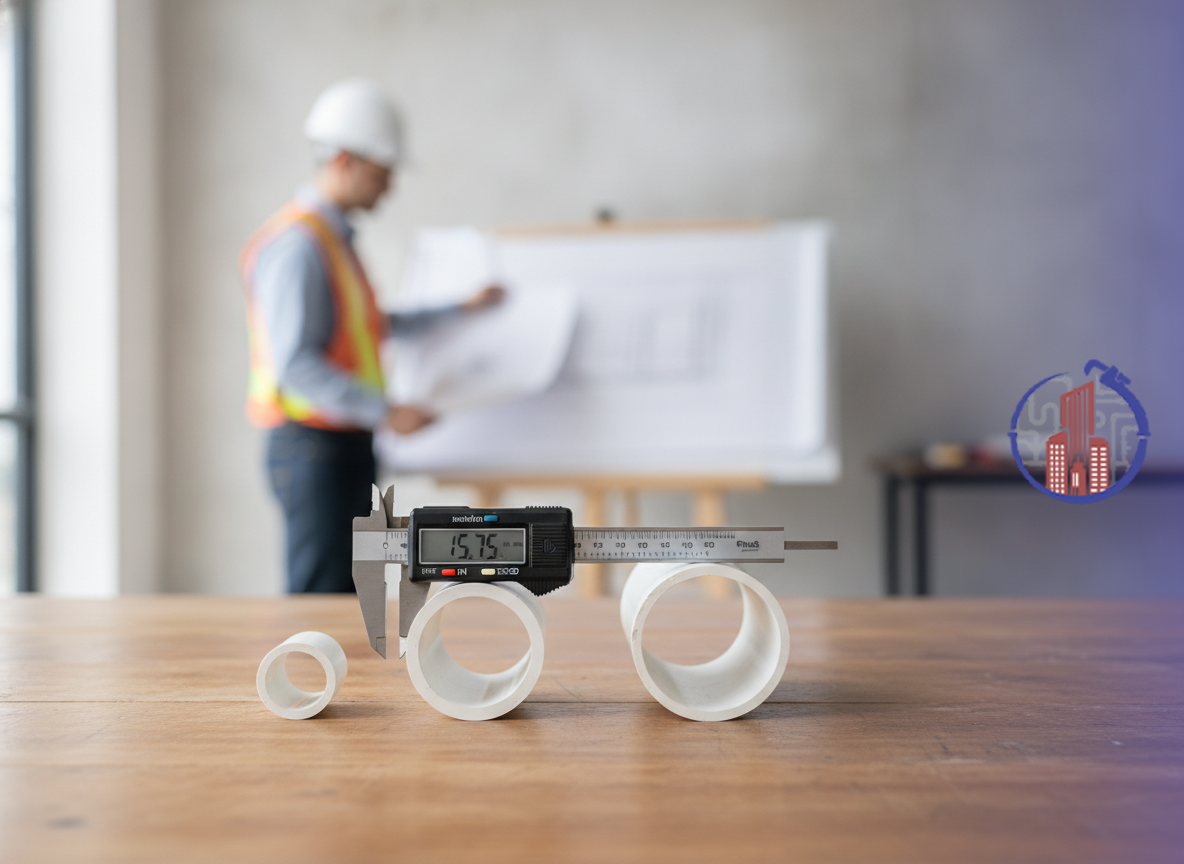

جدول تطبیق ضخامت و کاربری لوله UPVC
برای ساده‌سازی این استاندارد، جدول زیر کاربرد هر ضخامت را به صورت عملی مشخص می‌کند. این جدول، عصاره چیزی است که برای تایید گرفتن از مهندس ناظر نیاز دارید:
| ضخامت (میلیمتر) | سری لوله (طبق استاندارد) | کاربرد مجاز و توصیه شده | وضعیت تایید توسط ناظر |
|---|---|---|---|
| ۲.۰ و ۲.۵ | سبک (Light Duty) | فقط برای لوله‌های هواکش (Vent) و ناودان‌های آب باران روکار | مردود برای فاضلاب اصلی |
| ۳.۲ (استاندارد طلایی) | نیمه سنگین (Medium Duty) | رایزرهای اصلی فاضلاب، لوله‌های افقی توکار (دفن در کف یا دیوار) | تایید شده (بهترین انتخاب) |
| ۴.۰ و بالاتر | سنگین (Heavy Duty) | کانال‌های مشترک مدفون در خاک، لوله‌کشی زیر معابر پرتردد | تایید شده (اما برای داخل ساختمان غیرضروری و غیراقتصادی است) |
همان‌طور که مشاهده می‌کنید، ضخامت ۳.۲ میلیمتر انتخاب استاندارد و ایمن برای تمام بخش‌های اصلی سیستم فاضلاب داخلی ساختمان است. برای خرید مطمئن، می‌توانید قیمت روز و موجودی لوله پلیکا فاضلابی ۱۱۰ پارس پلاست را در فروشگاه BFBM مشاهده و مقایسه کنید.
تحلیل هزینه چرخه عمر (TCO): چرا لوله ضخیم‌تر در بلندمدت ارزان‌تر است؟
شاید قیمت اولیه لوله با ضخامت ۳.۲ میلیمتر کمی بالاتر از نمونه ۲.۵ میلی‌متری باشد، اما این یک سرمایه‌گذاری هوشمندانه است. فرض کنید با خرید لوله نازک‌تر، ۱۰٪ در هزینه اولیه صرفه‌جویی کنید. اگر این لوله پس از چند سال به دلیل تنش‌های ساختمانی ترک بخورد یا نشتی دهد، هزینه تخریب، تعویض لوله و بازسازی ده‌ها برابر آن صرفه‌جویی اولیه خواهد بود. خرید لوله استاندارد یعنی پرداخت یک‌باره هزینه برای یک عمر آسودگی خیال.
سایز لوله فاضلاب را چطور انتخاب کنیم؟ چرا ۱۱۰ پرکاربردترین است؟
بعد از ضخامت، انتخاب سایز (قطر) لوله اهمیت دارد. انتخاب سایز کوچک‌تر از حد نیاز باعث گرفتگی‌های مکرر و بوی نامطبوع فاضلاب می‌شود و سایز بیش از حد بزرگ نیز غیراقتصادی است و ممکن است باعث ته‌نشین شدن مواد جامد شود.
انتخاب سایز بر اساس تعداد واحدهای بهداشتی (DFU)
طبق مبحث ۱۶ مقررات ملی ساختمان، هر وسیله بهداشتی (مانند توالت، روشویی، حمام) یک مقدار مشخص «واحد تخلیه فاضلاب» یا DFU (Drainage Fixture Unit) دارد. سایز لوله افقی و عمودی بر اساس مجموع DFUهای متصل به آن انتخاب می‌شود. اما برای سهولت کار، یک قاعده کلی وجود دارد:
- لوله اصلی فاضلاب (توالت): سایز ۱۱۰ میلیمتر (۴ اینچ)
- روشویی و ظرفشویی: سایز ۵۰ یا ۶۳ میلیمتر (۲ اینچ)
- کف‌شور حمام و آشپزخانه: سایز ۷۵ یا ۹۰ میلیمتر (۳ اینچ)
تحلیل فنی علت رایج بودن سایز ۱۱۰
سایز ۱۱۰ میلیمتر به یک دلیل ساده به استاندارد اصلی فاضلاب ساختمان تبدیل شده است: توازن کامل بین ظرفیت تخلیه و اقتصاد. این سایز به راحتی می‌تواند فاضلاب چندین واحد مسکونی را در یک رایزر عمودی مدیریت کند، انواع اتصالات آن به وفور در بازار یافت می‌شود و قیمت تمام‌شده آن برای پیمانکاران کاملاً بهینه است. تنها در ساختمان‌های بسیار بزرگ یا مکان‌های خاص مانند آشپزخانه‌های صنعتی، ممکن است به سایزهای بزرگ‌تر مانند ۱۲۵ یا ۱۶۰ نیاز باشد.
مقایسه فنی و اقتصادی برندهای پلیکا: پارس پلاست در برابر تهران اتصالات
در بازار ایران، دو برند پارس پلاست و تهران اتصالات از معتبرترین تولیدکنندگان لوله و اتصالات UPVC هستند. هر دو دارای استانداردهای لازم هستند، اما تفاوت‌های ظریفی دارند که دانستن آن‌ها به انتخاب بهتر شما کمک می‌کند.
مهندسی مواد UPVC: تفاوت در درصد کربنات کلسیم
کیفیت مواد اولیه UPVC به درصد افزودنی‌ها، به خصوص کربنات کلسیم (CaCO3)، بستگی دارد. استفاده بیش از حد از این ماده پرکننده، قیمت تمام‌شده را کاهش می‌دهد اما مقاومت ضربه‌ای لوله را کم کرده و آن را شکننده‌تر می‌کند. برندهای معتبر مانند پارس پلاست و تهران اتصالات فرمولاسیون دقیقی دارند که توازن بین استحکام و قیمت را حفظ می‌کند. لوله‌های بی‌کیفیت و ارزان‌قیمت معمولاً رنگ کدرتر و وزن بیشتری دارند که نشانه وجود ناخالصی زیاد است.
مقایسه دقت ابعادی در ناحیه کوپلینگ
مهم‌ترین بخش یک لوله یا اتصال، سوکت (ناحیه کوپلینگ) آن است. برند پارس پلاست به داشتن تلرانس ابعادی بسیار دقیق و سطوح داخلی صیقلی معروف است. این ویژگی باعث می‌شود اتصالات به راحتی و با آب‌بندی کامل انجام شوند. تهران اتصالات نیز از کیفیت بالایی برخوردار است و به استحکام و مقاومت بالا شهرت دارد. برای انتخاب نهایی، می‌توانید قیمت روز لوله UPVC ضخامت ۳.۲ تهران اتصالات را با گزینه قبلی مقایسه کرده و بر اساس بودجه و نیاز پروژه تصمیم بگیرید.
راهنمای انتخاب برند بر اساس نوع پروژه
- پروژه‌های حساس با نظارت عالی: پارس پلاست به دلیل دقت ابعادی بالا و کیفیت سطح، انتخاب مطمئن‌تری است.
- پروژه‌های پیمانکاری با بودجه بهینه: تهران اتصالات، به شرط خرید از تامین‌کننده معتبر، گزینه‌ای بسیار عالی و اقتصادی است.
- مهم‌ترین نکته: فارغ از برند، خرید از یک فروشگاه معتبر مانند BFBM که اصالت کالا را تضمین می‌کند، ریسک خرید محصولات تقلبی یا درجه دو را به صفر می‌رساند.

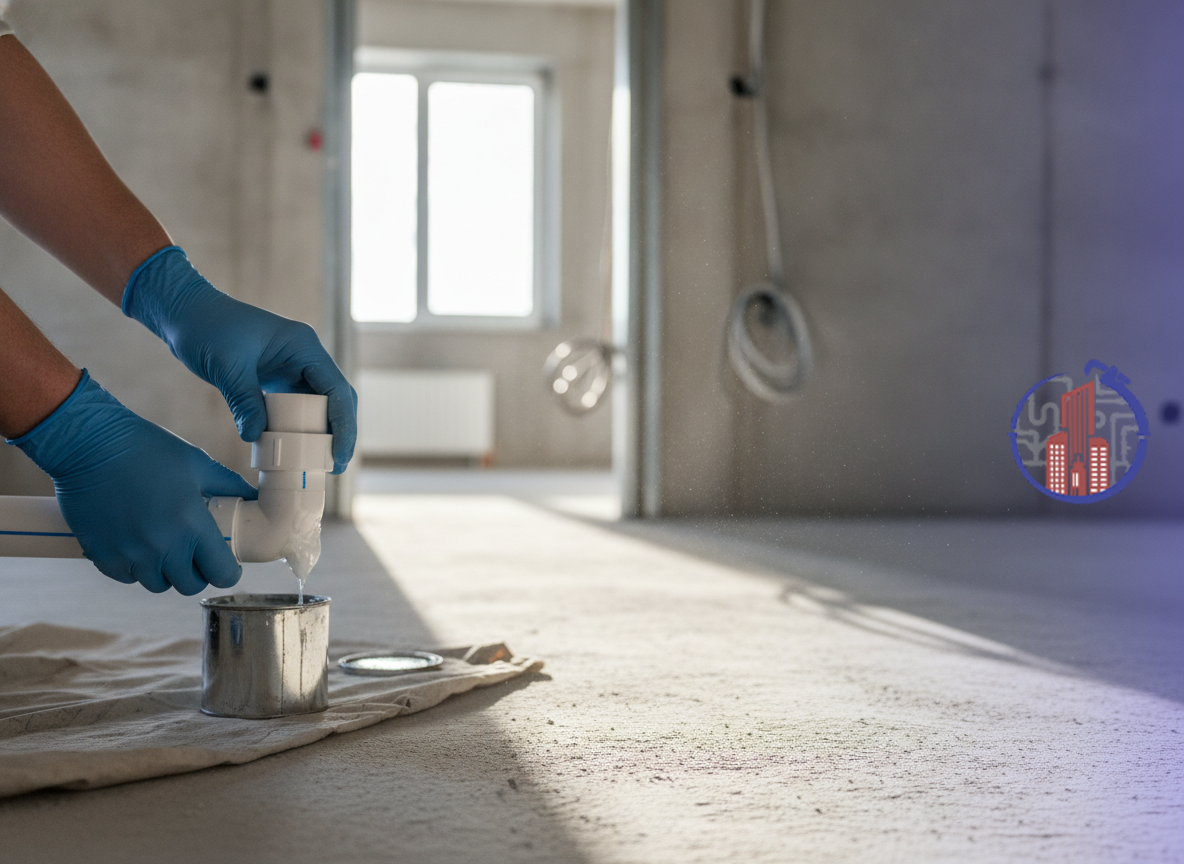

انقلاب در سرعت نصب: چرا لوله و اتصالات «کوپل‌دار» را انتخاب کنیم؟
یکی از دغدغه‌های اصلی پیمانکاران، سرعت اجرا و هزینه دستمزد است. اتصالات کوپل‌دار (یک سر کوپل) راه‌حلی هوشمندانه برای بهینه‌سازی این دو مورد هستند.
تفاوت لوله ساده و کوپل‌دار
در سیستم سنتی، برای اتصال دو شاخه لوله به یکدیگر، از یک قطعه رابط به نام «بوشن» استفاده می‌شود. این یعنی دو مرحله چسب‌کاری. اما در لوله‌ها و اتصالات کوپل‌دار، یک سر لوله یا اتصال، خود نقش بوشن را ایفا می‌کند. این طراحی ساده، انقلابی در سرعت و هزینه نصب ایجاد کرده است.
محاسبه صرفه‌جویی هزینه و زمان
استفاده از اتصالات کوپل‌دار مزایای ملموسی دارد:
- کاهش هزینه خرید اتصالات: با حذف بوشن‌های رابط، هزینه خرید قطعات تا ۳۰٪ کاهش می‌یابد.
- کاهش مصرف چسب: چون تعداد نقاط اتصال نصف می‌شود، مصرف چسب نیز تا ۴۰٪ کمتر می‌شود.
- افزایش سرعت نصب: حذف یک مرحله چسب‌کاری در هر اتصال، سرعت کلی پروژه را تا ۵۰٪ افزایش می‌دهد. این یعنی کاهش چشمگیر هزینه دستمزد و تحویل سریع‌تر پروژه.
برای دیدن نمونه‌ای از این صرفه‌جویی، همین حالا قیمت زانو ۴۵ فاضلابی کوپل‌دار پارس زنده‌رود را بررسی کنید.
آموزش بازرسی فنی لوله UPVC در زمان تحویل گرفتن کالا (راهنمای ضد تقلب)
حتی پس از انتخاب بهترین برند، نگرانی از خرید کالای تقلبی وجود دارد. با این چک‌لیست ساده می‌توانید در زمان تحویل بار در محل پروژه، کیفیت لوله‌ها را مانند یک کارشناس بررسی کنید.
۱. تست رنگ و سطح
یک لوله UPVC باکیفیت باید رنگی کاملاً یکدست، سفید یا کرم روشن داشته باشد. وجود رگه‌های تیره یا نقاط رنگی متفاوت، نشانه استفاده از مواد بازیافتی یا ناخالصی است. سطح داخلی و خارجی لوله باید کاملاً صاف و صیقلی و بدون هیچ‌گونه ترک یا خطوط سوختگی باشد. برای اطلاعات جامع‌تر، مقاله نکات طلایی خرید لوله و اتصالات پلیکا را نیز مطالعه کنید.
۲. تست حلقه (O-Ring)
در اتصالات سوکتی، اورینگ (حلقه آب‌بندی) نقش حیاتی دارد. این حلقه باید نرم، انعطاف‌پذیر و بدون ترک‌خوردگی باشد. یک تست ساده: ناخن خود را کمی در اورینگ فرو کنید؛ اگر جای ناخن به سرعت محو شد، جنس آن مرغوب است. اورینگ‌های خشک و شکننده از مواد بی‌کیفیت ساخته شده و به زودی کارایی خود را از دست می‌دهند.
۳. بررسی مارکینگ (نوشته‌های روی لوله)
مشخصات فنی شامل نام برند، سایز، ضخامت، استاندارد و تاریخ تولید باید به صورت خوانا و دائمی (چاپی یا حک‌شده) روی بدنه لوله درج شده باشد. عدم وجود این مشخصات یا ناخوانا بودن آن‌ها، یکی از نشانه‌های اصلی کالای غیراستاندارد است.
راهنمای جامع استعلام قیمت و خرید لوله و اتصالات فاضلاب از BFBM
اکنون که با دانش فنی کامل آماده خرید هستید، آخرین مرحله، تهیه لیست اقلام و استعلام قیمت از یک تامین‌کننده معتبر است. ما در BFBM این فرآیند را برای شما ساده کرده‌ایم.
چک‌لیست نهایی برای استعلام قیمت
برای دریافت پیش‌فاکتور دقیق و سریع، لیست خرید خود را به این شکل آماده کنید:
- نام کالا: لوله فاضلابی، زانو ۴۵ درجه، سه‌راهی تبدیل و…
- برند: پارس پلاست، تهران اتصالات یا پارس زنده‌رود
- سایز: ۱۱۰، ۶۳ و…
- ضخامت (فقط برای لوله‌ها): ۳.۲ میلیمتر
- تعداد: شاخه، عدد
فرآیند خرید از BFBM: اصالت، سرعت و مشاوره
خرید از فروشگاه تخصصی BFBM مزایای مشخصی برای شما به عنوان پیمانکار یا مجری پروژه دارد:
- تضمین اصالت کالا: ما اصالت تمام محصولات را تضمین کرده و فاکتور رسمی ارائه می‌دهیم.
- قیمت رقابتی عمده: با حذف واسطه‌ها، بهترین قیمت را برای خریدهای عمده ارائه می‌کنیم.
- ارسال سریع: امکان ارسال فوری به تمام نقاط تهران و شهرستان‌ها فراهم است.
- مشاوره فنی رایگان: کارشناسان تاسیسات ما آماده پاسخگویی به سوالات فنی شما و کمک به نهایی کردن لیست خریدتان هستند.
شفاف‌سازی شرایط خرید عمده
برای پروژه‌های ساختمانی، امکان بهره‌مندی از قیمت‌های پلکانی و تخفیف‌های ویژه بر اساس حجم خرید وجود دارد. برای اطلاع از حداقل متراژ سفارش و دریافت پیش‌فاکتور، کافیست با کارشناسان فروش ما تماس بگیرید.
سؤالات متداول (FAQ)
دقیقاً برای لوله فاضلاب دستشویی و توالت یک واحد مسکونی، از چه ضخامت و سایزی باید استفاده کنم؟
برای فاضلاب توکار (دفن‌شده در دیوار یا کف)، استاندارد و توصیه اکید ما بر اساس نشریه ۱۲۳، استفاده از لوله UPVC با ضخامت ۳.۲ میلیمتر و سایز ۱۱۰ است. برای هواکش همان مسیر می‌توانید از ضخامت ۲.۵ میلیمتر استفاده کنید. انتخاب ضخامت کمتر ریسک ترکیدگی و عدم تایید ناظر را به همراه دارد.
کجای نشریه ۱۲۳ نوشته که برای فاضلاب دفنی باید از لوله ۳.۲ استفاده کرد و فرقش با لوله هواکش چیست؟
نشریه ۱۲۳ در بخش لوله‌کشی فاضلاب، «سری لوله‌ها» را بر اساس فشار کاری تعریف می‌کند. لوله فاضلاب توکار و دفنی به دلیل احتمال تنش‌های دینامیکی و استاتیکی، باید از «سری نیمه سنگین» (معادل ضخامت ۳.۲ میلیمتر) باشد. لوله هواکش به دلیل عدم تماس با سیال و فشار، در «سری سبک» (ضخامت ۲.۰ یا ۲.۵ میلیمتر) طبقه‌بندی می‌شود و استفاده از آن برای فاضلاب اصلی «مردود» است.
فرق اصلی لوله پلیکای پارس پلاست و تهران اتصالات از نظر کیفیت چیه؟ کدوم برای پروژه من بهتره؟
هر دو برند معتبر هستند، اما تفاوت‌های ظریفی دارند. پارس پلاست معمولاً سطح صیقلی‌تر و تلرانس ابعادی دقیق‌تری در ناحیه سوکت دارد که نصب را آسان‌تر می‌کند. تهران اتصالات به استحکام بالا معروف است. برای پروژه‌های حساس با نظارت عالی، پارس پلاست پیشنهاد می‌شود و برای پروژه‌های اقتصادی که اصالت کالا تضمین شده باشد، تهران اتصالات گزینه بسیار خوبی است. مهم‌تر از همه، خرید از یک تامین‌کننده معتبر برای تضمین اصالت کالاست.
لوله «کوپل‌دار» واقعاً چقدر در هزینه و زمان نصب صرفه‌جویی می‌کند؟
صرفه‌جویی بسیار محسوس است. با حذف یک سر کوپلینگ در هر اتصال، هم در خرید بوشن (تقریباً ۳۰٪ کاهش) و هم در مصرف چسب (حدود ۴۰٪ کاهش) صرفه‌جویی می‌کنید. مهم‌تر از آن، سرعت نصب به دلیل کاهش مرحله چسب‌کاری و انتظار برای خشک شدن، تا ۵۰٪ افزایش می‌یابد که برای پیمانکار یعنی کاهش چشمگیر هزینه دستمزد و تحویل سریع‌تر پروژه.
آیا خرید لوله با ضخامت ۴ میلیمتر برای فاضلاب معمولی کار بیهوده‌ای است؟
برای فاضلاب داخلی یک واحد مسکونی استاندارد، استفاده از ضخامت ۴ میلیمتر نه تنها ضرورتی ندارد، بلکه به دلیل کاهش قطر داخلی لوله و افزایش وزن و قیمت، منطقی نیست. این ضخامت برای مصارف خاص مانند کانال‌های مشترک مدفون در معابر طراحی شده است. انتخاب ضخامت ۳.۲ میلیمتر بهترین بالانس بین ایمنی، کارایی و هزینه را برای فاضلاب ساختمانی ارائه می‌دهد.
جمع‌بندی و نتیجه‌گیری
در این راهنمای جامع، مسیر انتخاب فنی و اقتصادی لوله فاضلاب UPVC را با هم طی کردیم. شما آموختید که چگونه بر اساس استاندارد نشریه ۱۲۳، ضخامت و سایز مناسب را انتخاب کنید، کیفیت برندهای معتبر را مقایسه کرده و حتی کالای اصلی را از تقلبی تشخیص دهید. با به کار بستن این نکات، دیگر نگران رد شدن کار توسط مهندس ناظر نخواهید بود و با اطمینان کامل، بهترین مصالح را برای پروژه خود تهیه می‌کنید. انتخاب درست، یک بار برای همیشه، هزینه‌های پنهان آینده را از بین می‌برد. برای تکمیل سبد خرید و دریافت مشاوره تخصصی، همین امروز با کارشناسان تاسیسات BFBM تماس بگیرید و استعلام قیمت عمده خود را برای تحویل فوری در محل پروژه دریافت کنید.
