محاسبه دبی و هد پمپ آب ساختمان + جدول انتخاب پمپ

آیا تا به حال با مشکل کاهش فشار آب در طبقات بالا، صدای آزاردهنده پمپ یا سوختن مکرر موتور مواجه شده‌اید؟ ریشه بسیاری از این مشکلات، نه در کیفیت پمپ، بلکه در محاسبه دبی و هد پمپ آب ساختمان است. انتخاب پمپ بدون محاسبات دقیق، مانند خرید کفش بدون دانستن سایز پا؛ نتیجه‌ای جز هزینه اضافی و نارضایتی ندارد.

ما در فروشگاه تخصصی BFBM متوجه هستیم که پیچیدگی فرمول‌های مهندسی می‌تواند شما را از تصمیم‌گیری مستقل باز دارد. به همین دلیل، این راهنمای کاربردی را تدوین کرده‌ایم تا در کمتر از ۱۰ دقیقه، بدون نیاز به دانش پیشرفته مهندسی، پارامترهای حیاتی سیستم آبرسانی خود را محاسبه کنید. در ادامه، ضمن آموزش گام‌به‌گام محاسبه دبی و هد با مثال‌های واقعی، جدول انتخاب پمپ مناسب پروژه خود را نیز دریافت خواهید کرد تا با اطمینان کامل، بهترین گزینه را برای ساختمان خود برگزینید.

دبی پمپ آب ساختمان چیست و چگونه محاسبه می‌شود؟

دبی (Flow Rate) به زبان ساده، حجم آبی است که پمپ باید در واحد زمان به لوله‌کشی ساختمان وارد کند تا تمام شیرآلات با فشار مناسب کار کنند. اگر دبی کمتر از نیاز باشد، فشار آب کم می‌شود و اگر بیشتر از حد لازم باشد، باعث استهلاک زودهنگام لوله‌ها و مصرف بی‌رویه برق خواهد شد. واحد اندازه‌گیری دبی معمولاً لیتر بر دقیقه (L/min) یا متر مکعب بر ساعت (m³/h) است.

فرمول محاسبه دبی مصرفی ساختمان

برای محاسبه دبی مورد نیاز، نباید مجموع مصرف تمام شیرآلات را با هم جمع کنید، زیرا احتمال باز بودن همزمان همه آن‌ها نزدیک به صفر است. مهندسان تاسیسات از «ضریب همزمانی» استفاده می‌کنند. یک فرمول تجربی و دقیق برای ساختمان‌های مسکونی ایرانی به شرح زیر است:

• قدم اول: تعداد واحدهای مسکونی را مشخص کنید.
• قدم دوم: هر واحد را معادل ۱۲ تا ۱۵ لیتر بر دقیقه در نظر بگیرید (بسته به تعداد سرویس‌ها).
• قدم سوم: عدد حاصل را در ضریب همزمانی (که برای ساختمان‌های متوسط حدود ۰.۶ تا ۰.۷ است) ضرب کنید.

مثال عددی: ساختمان ۴ طبقه با ۸ واحد

فرض کنید برای یک ساختمان ۴ طبقه تک‌واحدی (مجموعاً ۴ واحد) یا دو طبقه دو واحدی (مجموعاً ۴ واحد) قصد محاسبه دارید. اما برای مثال جامع‌تر، یک ساختمان ۸ واحدی را در نظر می‌گیریم:

مصرف پایه: ۸ واحد × ۱۵ لیتر = ۱۲۰ لیتر بر دقیقه
اعمال ضریب همزمانی: ۱۲۰ × ۰.۶ = ۷۲ لیتر بر دقیقه

بنابراین، پمپ انتخابی باید بتواند حداقل ۷۲ لیتر آب در دقیقه را تامین کند. این عدد، مبنای انتخاب شما در جدول پمپ خواهد بود.

محاسبه هد پمپ آب ساختمان: هد استاتیک و دینامیک با مثال عددی

هد (Head) یا ارتفاع پمپاژ، نشان‌دهنده قدرتی است که پمپ برای غلبه بر جاذبه و اصطکاک لوله‌ها نیاز دارد. بسیاری از خریداران تنها به ارتفاع ساختمان توجه می‌کنند، در حالی که افت فشار دینامیک نقش تعیین‌کننده‌ای دارد. هد کل از دو بخش تشکیل شده است: هد استاتیک (ارتفاع عمودی) و هد دینامیک (افت فشار ناشی از حرکت آب).

تعریف هد استاتیک و محاسبه آن

هد استاتیک برابر است با اختلاف ارتفاع عمودی بین محل نصب پمپ (معمولاً کف پارکینگ یا همکف) تا بالاترین نقطه مصرف (آخرین شیر آب در پشت‌بام یا طبقه آخر). برای هر طبقه مسکونی استاندارد، حدود ۳ تا ۳.۵ متر ارتفاع در نظر گرفته می‌شود.

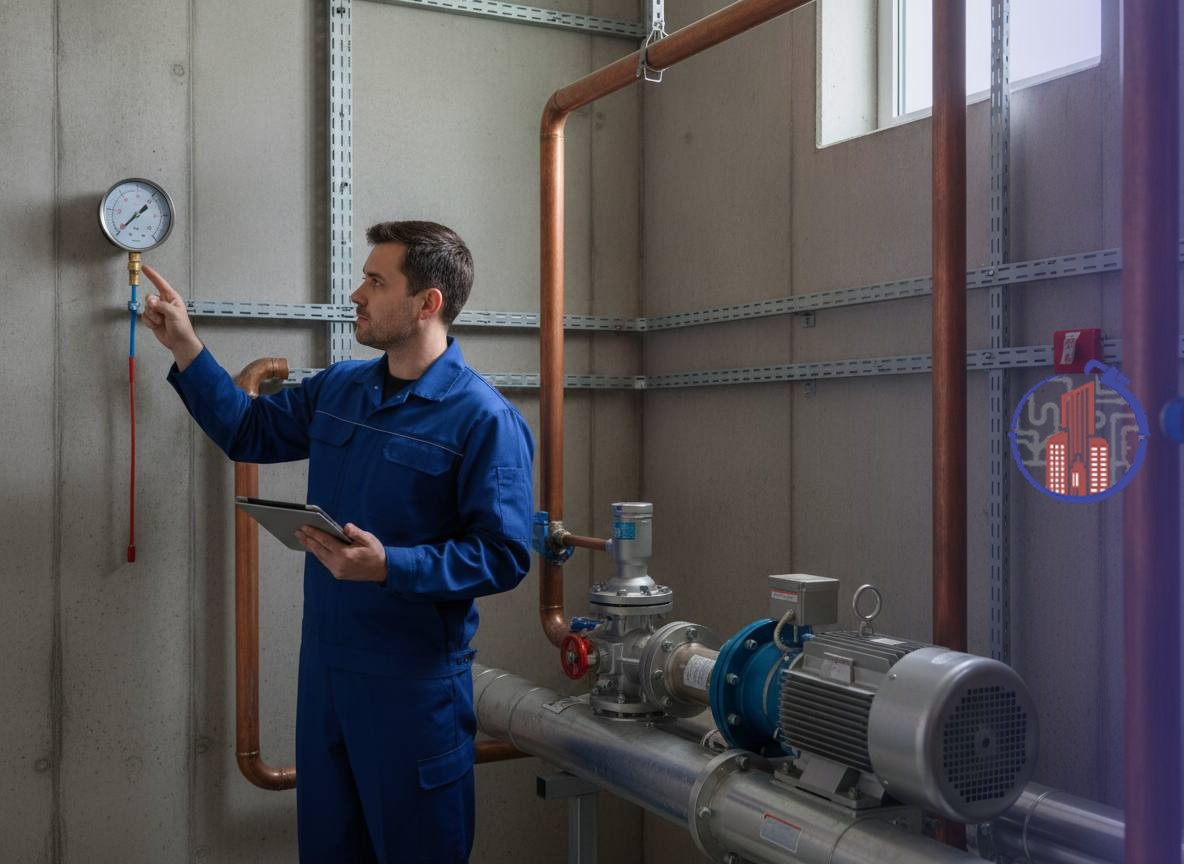

محاسبه افت فشار دینامیک

آب هنگام عبور از لوله‌ها، زانوها، شیرآلات و فیلترها دچار مقاومت می‌شود. در محاسبات سرانگشتی و سریع برای ساختمان‌های مسکونی معمول، افت فشار دینامیک را بین ۲۰ تا ۳۰ درصد هد استاتیک در نظر می‌گیرند. همچنین باید حداقل ۱۰ تا ۱۵ متر فشار پشت شیرآلات طبقه آخر را نیز به عنوان «فشار مطلوب» اضافه کنید.

مثال عددی کامل برای ساختمان ۴ طبقه ۸ واحدی

برای همان ساختمان ۸ واحدی ۴ طبقه که دبی آن را ۷۲ لیتر محاسبه کردیم:

• هد استاتیک: ۴ طبقه × ۳.۵ متر = ۱۴ متر
• افت فشار دینامیک: ۱۴ متر × ۳۰٪ ≈ ۴.۲ متر
• فشار مطلوب پشت شیر: ۱۰ متر
• هد کل مورد نیاز: ۱۴ + ۴.۲ + ۱۰ = ۲۸.۲ متر

در نتیجه، شما به پمپی نیاز دارید که در دبی ۷۲ لیتر بر دقیقه، بتواند حداقل ۲۹ متر هد تولید کند. گرد کردن اعداد به سمت بالا همیشه ایمن‌تر است.

جدول انتخاب پمپ بر اساس دبی و هد محاسبه‌شده (مدل‌های پیشنهادی BFBM)

حالا که مقادیر دبی و هد را در اختیار دارید، وقت آن است که مدل مناسب را انتخاب کنید. دسته‌بندی پمپ‌های ساختمانی در فروشگاه BFBM شامل پمپ‌های بشقابی، محیطی و سانتریفیوژ است که هر کدام برای محدوده عملکرد خاصی طراحی شده‌اند.

نکته مهم درباره منحنی عملکرد

اعداد جدول فوق به صورت میانگین هستند. همیشه قبل از خرید نهایی، منحنی عملکرد (Curve) پمپ را چک کنید. نقطه کاری شما (دبی و هد محاسبه‌شده) باید در وسط منحنی یا نزدیک به نقطه بیشترین راندمان (BEP) قرار گیرد، نه در ابتدای یا انتهای نمودار. این امر عمر پمپ را تضمین می‌کند.

نقش مخزن ذخیره آب، ست کنترل و منبع تحت فشار در سیستم پمپاژ

پمپ به تنهایی نمی‌تواند سیستم آبرسانی پایدار ایجاد کند. تجهیزات جانبی نه تنها ضروری هستند، بلکه عملکرد صحیح پمپ را تضمین می‌کنند. بدون این تجهیزات، حتی بهترین پمپ دنیا نیز دچار نقص فنی خواهد شد.

مخزن ذخیره آب: قلب تپنده سیستم

اتصال مستقیم پمپ به شبکه شهری غیرقانونی و آسیب‌زا است. مخزن ذخیره آب (تک‌لایه یا سه‌لایه) به عنوان بافر عمل کرده و از نوسانات فشار شهر جلوگیری می‌کند. حجم مخزن باید متناسب با تعداد واحدها و الگوی مصرف انتخاب شود.

ست کنترل و کلید اتوماتیک

برای جلوگیری از روشن و خاموش شدن مکرر پمپ (که قاتل سیم‌پیچ موتور است) و حفظ فشار ثابت، نصب ست کنترل پمپ آب یا کلید اتوماتیک دیجیتال الزامی است. این تجهیز با تنظیم دقیق فشار قطع و وصل، راحتی ساکنین و سلامت پمپ را همزمان تامین می‌کند.

منبع تحت فشار: مکمل ضروری

منبع تحت فشار با ذخیره انرژی پتانسیل آب، از استارت‌های بیهوده پمپ در مصارف جزئی (مثل شستن دست) جلوگیری می‌کند. برای انتخاب حجم مناسب منبع دیافراگمی یا تیوپ‌دار بر اساس تعداد طبقات و توان پمپ، مطالعه جدول حجم منبع تحت فشار به شما کمک می‌کند تا دقیق‌ترین سایز را تهیه کنید.

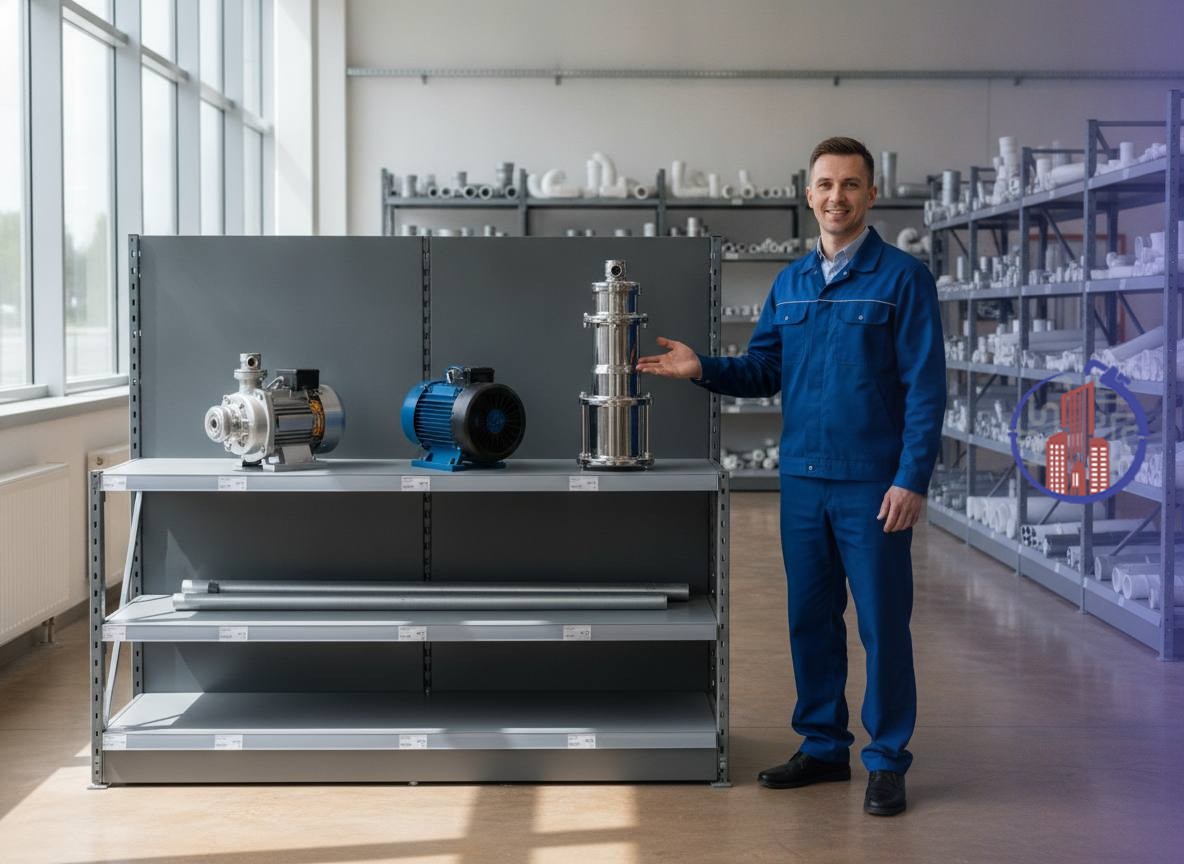

مقایسه انواع پمپ آب ساختمان: بشقابی، محیطی و سانتریفیوژ

شناخت تفاوت‌های ساختاری پمپ‌ها به شما کمک می‌کند تا علاوه بر تطابق فنی، از نظر اقتصادی نیز بهینه‌ترین انتخاب را داشته باشید. هر نوع پمپ برای سناریوی خاصی طراحی شده است.

پمپ بشقابی (Plate Pump)

این پمپ‌ها محبوب‌ترین گزینه برای ساختمان‌های مسکونی متوسط هستند. ویژگی بارز آن‌ها صدای بسیار کم و دبی نسبتاً بالاست. اگرچه هد آن‌ها به اندازه پمپ‌های محیطی نیست، اما برای اکثر آپارتمان‌های تا ۵ طبقه ایده‌آل محسوب می‌شوند.

پمپ محیطی (Peripheral Pump)

پمپ‌های محیطی هد بالا و دبی کمی دارند. این پمپ‌ها برای ساختمان‌های بلند با تعداد واحد کم یا ویلاهایی که نیاز به پرتاب آب زیاد دارند مناسب‌اند. نکته منفی آن‌ها صدای بیشتر نسبت به مدل‌های بشقابی است. اگر حساسیت صوتی بالایی دارید، حتماً راهنمای انتخاب پمپ بی‌صدا را مطالعه نمایید.

پمپ سانتریفیوژ (Centrifugal Pump)

برای ساختمان‌های بزرگ، برج‌ها و پروژه‌هایی با دبی و هد بالا، پمپ‌های سانتریفیوژ (تک یا چند پروانه) تنها گزینه منطقی هستند. این پمپ‌ها راندمان بالایی دارند و برای کار مداوم طراحی شده‌اند، اما ابعاد و قیمت آن‌ها نیز بالاتر است.

استانداردها و منحنی عملکرد پمپ: چگونه از انتخاب درست مطمئن شویم؟

در بازار پر از برندهای متفرقه، تکیه بر استانداردها تنها راه اطمینان از کیفیت است. پمپ‌های معتبر عرضه‌شده در BFBM دارای گواهی‌نامه‌های فنی و مطابقت با استانداردهای روز هستند.

استانداردهای ملی و بین‌المللی

استاندارد ISO 9906 مرجع جهانی تست پمپ‌های سانتریفیوژ است که دقت منحنی عملکرد و راندمان را تایید می‌کند. همچنین انطباق با استانداردهای ملی ایران و نشان CE اروپا، از دیگر معیارهای اصالت کالا هستند. تمامی پمپ‌های موجود در فروشگاه BFBM دارای ضمانت اصالت و گارانتی معتبر شرکتی هستند.

خواندن منحنی عملکرد (Head-Flow Curve)

منحنی عملکرد نقشه راه پمپ است. محور افقی دبی و محور عمودی هد را نشان می‌دهد. نقطه‌ای که شما محاسبه کرده‌اید باید روی خط منحنی قرار گیرد. اگر نقطه کاری شما خارج از محدوده مجاز منحنی باشد، پمپ دچار کاویتاسیون یا اضافه بار حرارتی خواهد شد. کارشناسان فنی BFBM می‌توانند در تحلیل این منحنی به شما کمک کنند.

اشتباهات رایج در انتخاب پمپ آب ساختمان و راه جلوگیری از هزینه‌های اضافی

حتی با داشتن فرمول‌ها، برخی اشتباهات تجربی می‌تواند محاسبات را خنثی کند. آگاهی از این دام‌ها، سرمایه شما را حفظ می‌کند.

انتخاب بر اساس توان موتور (HP) به جای دبی و هد

بزرگترین اشتباه خریداران، تمرکز صرف بر اسب بخار است. یک پمپ ۱ اسب محیطی و یک پمپ ۱ اسب بشقابی عملکرد کاملاً متفاوتی دارند. همیشه اولویت را بر دبی و هد محاسبه‌شده بگذارید، نه قدرت نامی موتور.

نادیده گرفتن افت فشار و ارتفاع مکش

لوله‌کشی قدیمی، رسوبات داخلی و تعداد زیاد زانوها می‌توانند افت فشار را تا ۵۰٪ افزایش دهند. همچنین اگر پمپ بالاتر از سطح آب مخزن نصب شود، باید ارتفاع مکش مثبت (NPSH) رعایت گردد. برای جلوگیری از مشکلات اجرایی، مطالعه راهنمای نصب پمپ آب در کنار مخزن اکیداً توصیه می‌شود.

غفلت از کیفیت و خدمات پس از فروش

خرید پمپ ارزان و بدون گارانتی ممکن است در کوتاه‌مدت جذاب باشد، اما هزینه تعمیرات و تعویض آن در سال اول، چندین برابر اختلاف قیمت اولیه خواهد بود. محصولات BFBM با ضمانت کتبی و تامین قطعات یدکی، ریسک سرمایه‌گذاری شما را به حداقل می‌رسانند.

سؤالات متداول (FAQ)

فرمول دقیق محاسبه دبی پمپ آب ساختمان چیست و چه پارامترهایی نیاز دارد؟

دبی معمولاً بر اساس تعداد واحدها و شیرآلات باز همزمان محاسبه می‌شود. یک فرمول ساده و کاربردی: دبی (لیتر/دقیقه) = تعداد واحدها × ۱۲ تا ۱۵ لیتر در دقیقه با در نظر گرفتن ضریب همزمانی. برای مثال، برای یک ساختمان ۸ واحدی، دبی مورد نیاز حدود ۶۰ تا ۸۰ لیتر در دقیقه تخمین زده می‌شود.

هد پمپ را چگونه بر اساس ارتفاع ساختمان و افت فشار لوله‌ها حساب کنم؟

هد کل برابر است با مجموع هد استاتیک (ارتفاع عمودی از پمپ تا بالاترین شیر) و افت فشار دینامیک (معمولاً ۲۰ تا ۳۰ درصد هد استاتیک) به اضافه فشار مطلوب پشت شیر. برای یک ساختمان ۴ طبقه با ارتفاع ۱۲ متر، هد کل مورد نیاز معمولاً بین ۱۸ تا ۲۲ متر خواهد بود.

برای یک ساختمان ۴ طبقه با ۸ واحد مسکونی چه پمپی مناسب است؟

با فرض دبی ۶۰ تا ۸۰ لیتر در دقیقه و هد ۱۸ تا ۲۲ متر، پمپ بشقابی یا سانتریفیوژ با توان ۰.۵ تا ۱ اسب بخار گزینه مناسبی است. با این حال، برای اطمینان از تطابق دقیق با شرایط خاص ساختمان خود، پیشنهاد می‌کنیم از جدول انتخاب پمپ BFBM استفاده کرده یا با کارشناسان ما مشورت کنید.

تفاوت پمپ بشقابی، محیطی و سانتریفیوژ در چیست؟

پمپ بشقابی برای دبی متوسط و هد کم تا متوسط مناسب بوده و کم‌صداتر است؛ پمپ محیطی برای دبی کم و هد بالا کاربرد دارد اما صدای بیشتری تولید می‌کند؛ پمپ سانتریفیوژ نیز برای دبی بالا و هد متوسط تا زیاد در ساختمان‌های بزرگ طراحی شده و راندمان بالایی دارد.

آیا به مخزن ذخیره آب و ست کنترل هم نیاز دارم؟

بله، قطعاً. مخزن ذخیره برای تامین آب پایدار و جلوگیری از مکش مستقیم از شبکه ضروری است. همچنین ست کنترل یا منبع تحت فشار برای حفظ فشار ثابت، جلوگیری از روشن/خاموش شدن مکرر پمپ و افزایش طول عمر تجهیزات الزامی هستند. انتخاب صحیح این موارد عملکرد سیستم را بهینه می‌کند.

جمع‌بندی و نتیجه‌گیری

محاسبه دقیق دبی و هد، سنگ بنای یک سیستم آبرسانی کارآمد و بادوام است. با دنبال کردن مراحل این راهنما، شما اکنون دانش کافی برای تشخیص نیاز واقعی ساختمان خود را دارید و دیگر در دام تبلیغات یا انتخاب‌های سلیقه‌ای گرفتار نخواهید شد. به یاد داشته باشید که پمپ مناسب، ترکیبی از محاسبات صحیح، تجهیزات جانبی استاندارد و برند معتبر است.
