جدول طلایی انتخاب حجم منبع تحت فشار (راهنمای ۲ تا ۱۰ طبقه)
تصور کنید یک ساختمان ۶ طبقه نوساز را تحویل گرفته‌اید. پیمانکار برای صرفه‌جویی، از یک منبع تحت فشار ۱۰۰ لیتری «استاندارد بازار» برای کل ۱۲ واحد استفاده کرده است. در ماه اول، همه چیز خوب به نظر می‌رسد. اما با گذشت سه ماه، تلفن‌ها شروع می‌شود: “آقای مهندس، آب طبقه پنجم مدام قطع و وصل می‌شود!”، “صدای روشن و خاموش شدن پمپ امان ما را بریده!”، و در نهایت، فاجعه: پمپ می‌سوزد.
این سناریو، کابوس هر مهندس، مجری و مالک ساختمانی است و ریشه آن تنها یک چیز است: انتخاب اشتباه حجم منبع تحت فشار.
سردرگمی در محاسبه ظرفیت صحیح، هزینه‌های سنگینی از جمله استهلاک سریع پمپ، مصرف برق بالا، نارضایتی ساکنین و افت اعتبار حرفه‌ای شما را به همراه دارد. اما نگران نباشید. ما این راهنمای جامع و عملی را تدوین کرده‌ایم تا این خطاها برای همیشه حذف شوند. با مطالعه این مقاله و استفاده از جداول انتخاب سریع ما، قول می‌دهیم در کمتر از ۲ دقیقه، حجم دقیق منبع تحت فشار و مخزن ذخیره آب مورد نیاز پروژه خود را بدون نیاز به هیچ فرمول پیچیده‌ای پیدا کنید.
واژه‌نامه عملی تجهیزات: تفاوت منبع تحت فشار، مخزن ذخیره و منبع انبساط
یکی از دلایل اصلی اشتباه در خرید، عدم درک تفاوت کاربردی این سه تجهیز است. بیایید یک بار برای همیشه این سردرگمی را برطرف کنیم.
منبع تحت فشار (Pressure Tank): قلب تپنده مدار برای کاهش استارت پمپ
این منبع که به آن مخزن دیافراگمی یا تیوپی هم می‌گویند، همیشه بعد از پمپ نصب می‌شود. وظیفه آن ذخیره مقدار مشخصی آب تحت فشار هواست. وقتی شما یک شیر را به مقدار کم باز می‌کنید (مثلاً برای یک لیوان آب)، به جای استارت خوردن پمپ، آب ذخیره شده در منبع با فشار به سمت شما هدایت می‌شود. این کار تعداد استارت‌های پمپ را به شدت کاهش داده، عمر آن را چندین برابر کرده و فشار شبکه را یکنواخت نگه می‌دارد.
مخزن ذخیره آب (Storage Tank): سنگر تأمین آب در برابر قطعی شهری
این مخزن بزرگ (معمولاً پلی‌اتیلنی) همیشه قبل از پمپ و بعد از کنتور آب نصب می‌شود. وظیفه اصلی آن، ذخیره آب شهری برای مواقعی است که آب قطع می‌شود یا فشار شبکه شهری برای رساندن آب به طبقات بالا کافی نیست. پمپ، آب را از این مخزن مکش کرده و به داخل ساختمان پمپاژ می‌کند. وجود آن طبق مبحث ۱۶ مقررات ملی ساختمان برای ساختمان‌های بالای ۳ طبقه الزامی است.
منبع انبساط (Expansion Tank): نگهبان سیستم گرمایشی؛ نه سیستم آبرسانی!
این منبع از نظر ظاهری بسیار شبیه به منبع تحت فشار است، اما کاربرد آن کاملاً متفاوت است. منبع انبساط در مدار بسته سیستم‌های گرمایشی (مانند موتورخانه) نصب می‌شود تا افزایش حجم آب ناشی از حرارت را کنترل کند. هرگز نباید از منبع انبساط در سیستم آبرسانی مصرفی استفاده کرد. اگر می‌خواهید بدانید تفاوت منبع تحت فشار آب مصرفی و منبع انبساط گرمایشی چیست؟ مقاله تخصصی ما را در این زمینه مطالعه کنید.
چرا محاسبه حجم منبع یک مهارت حیاتی برای مهندسان است؟
برخی به اشتباه تصور می‌کنند که خرید یک پمپ قوی تمام مشکلات فشار آب را حل می‌کند. این یک باور خطرناک و پرهزینه است. منبع تحت فشار، ریه سیستم آبرسانی شماست و انتخاب نادرست آن، قوی‌ترین پمپ‌ها را نیز به زانو در می‌آورد.
کالبدشکافی یک شکست: منبع ۵۰ لیتری در ساختمان ۶ طبقه
در پروژه‌ای واقعی در منطقه سعادت‌آباد تهران، برای یک ساختمان ۶ طبقه ۸ واحدی، به توصیه یک فروشنده، یک منبع تحت فشار ۵۰ لیتری نصب شد. نتیجه چه بود؟ پمپ برای هر بار باز شدن شیر آب (حتی برای شستن یک دست) استارت می‌زد. در ساعات اوج مصرف، تعداد استارت پمپ به بیش از ۶۰ بار در ساعت رسید! این کارکرد مداوم (Short Cycling) باعث داغ شدن سیم‌پیچ و نهایتاً سوختن کامل پمپ در کمتر از ۴ ماه شد. این اشتباه منجر به هزینه‌ای بالغ بر ۲۰ میلیون تومان برای تعویض پمپ، منبع و جلب رضایت مجدد ساکنین شد؛ ضرری که تنها با صرف ۱۰ دقیقه زمان برای محاسبه صحیح، قابل پیشگیری بود.
علائم هشداردهنده انتخاب اشتباه
اگر حجم منبع را اشتباه انتخاب کنید، این علائم هشداردهنده خیلی زود خود را نشان می‌دهند:
- کارکرد مکرر پمپ (روشن و خاموش شدن‌های پیاپی): اصلی‌ترین نشانه کوچک بودن منبع که مستقیماً به استهلاک و سوختن پمپ منجر می‌شود.
- افت فشار ناگهانی: با باز کردن یک شیر دیگر در ساختمان، فشار آب شما به شدت افت می‌کند.
- شوک حرارتی در سیستم آب گرم: هنگام دوش گرفتن، آب ناگهان سرد یا داغ می‌شود، زیرا فشار آب ورودی به پکیج مدام در حال نوسان است.
چرا فرمول‌های تئوری در عمل کارایی ندارند؟
فرمول‌های دقیق مهندسی که در منابعی مانند نشریه ۱۲۸ سازمان برنامه و بودجه ذکر شده‌اند، نیازمند پارامترهای فنی متعددی هستند. این محاسبات عالی هستند، اما در سرعت بالای اجرای پروژه، زمان‌بر و غیرکاربردی‌اند. به همین دلیل، ما بر اساس همین اصول مهندسی، یک جدول طلایی و کاربردی تهیه کرده‌ایم تا شما را مستقیماً به جواب نهایی برساند.
فرمول ساده‌سازی شده محاسبه حجم منبع تحت فشار: از تئوری تا عمل
برای جلب اعتماد شما به جدول پیش رو، لازم است منطق علمی پشت آن را بدانید. فرمول ساده‌شده محاسبه حجم منبع (V) به این صورت است:
V = (Qmax * T) / (4 * (1 - (Pmin / Pmax)))
نگران نباشید، قرار نیست شما این فرمول را حل کنید! اما دانستن پارامترهای کلیدی آن به درک بهتر شما کمک می‌کند:
- Qmax (دبی پمپ): میزان آبدهی پمپ شما بر حسب لیتر بر دقیقه.
- T (زمان سیکل): که به حداکثر تعداد استارت مجاز پمپ در ساعت بستگی دارد (معمولاً بین ۱۰ تا ۱۵ بار).
- Pmin و Pmax (فشار کارکرد): حداقل و حداکثر فشاری که کلید اتوماتیک برای آن تنظیم شده است.
مثال گام‌به‌گام برای ساختمان ۶ طبقه ۱۲ واحدی
فرض کنیم برای این ساختمان یک پمپ با دبی ۴ متر مکعب بر ساعت (حدود ۶۷ لیتر بر دقیقه) انتخاب کرده‌ایم و فشار کارکرد روی ۲.۵ و ۴.۵ بار تنظیم شده است. می‌خواهیم پمپ بیشتر از ۱۵ بار در ساعت روشن نشود. با جایگذاری در فرمول، به عددی در حدود ۱۰۰ تا ۱۲۰ لیتر می‌رسیم. این دقیقاً همان عددی است که در جدول ما برای چنین ساختمانی پیشنهاد شده است.
نقش ست کنترل در کنار منبع تحت فشار
سوالی که زیاد پرسیده می‌شود این است: “آیا با وجود ست کنترل باز هم به منبع نیاز دارم؟” پاسخ قاطعانه مثبت است. ست کنترل وظیفه کنترل هوشمند پمپ را دارد، اما نمی‌تواند جلوی میکرواستارت‌ها در مصارف کم را بگیرد. ترکیب ست کنترل با منبع تحت فشار مناسب، یک سیستم ایده‌آل است. برای انتخاب پمپ متناسب با منبع تحت فشار و مخزن ذخیره، راهنمای ما را مطالعه کنید.

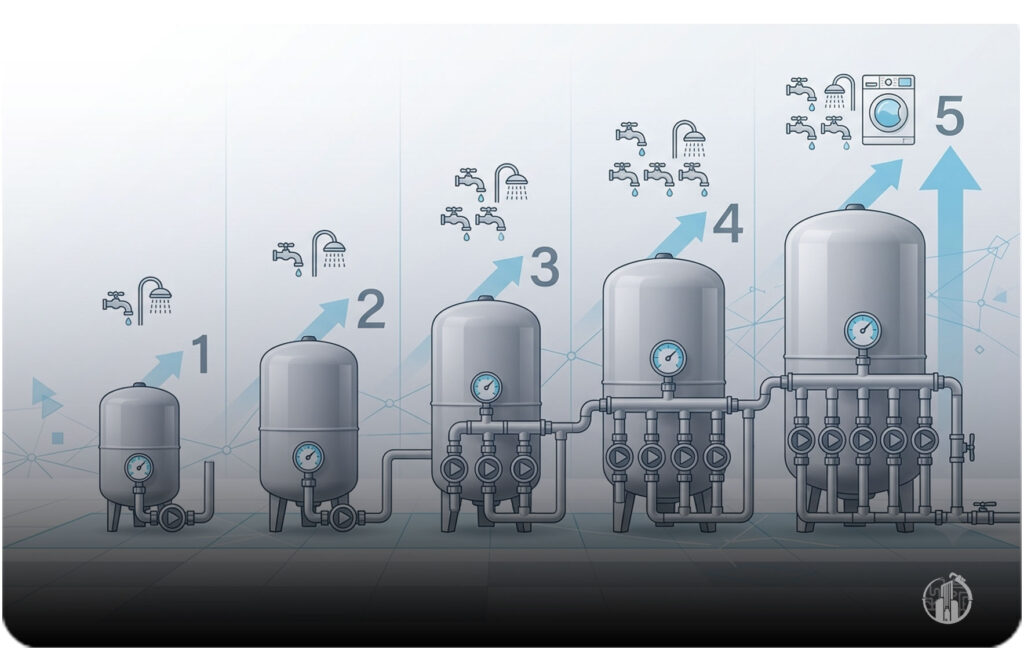

جدول انتخاب سریع حجم منبع تحت فشار (۲ تا ۱۰ طبقه)
اکنون به بخش اصلی مقاله رسیدیم. با استفاده از جدول زیر، می‌توانید در کمتر از ۳۰ ثانیه حجم منبع تحت فشار مورد نیاز پروژه خود را پیدا کنید. این جدول برای ساختمان‌های مسکونی با الگوی مصرف نرمال طراحی شده است.
راهنمای خواندن جدول
ابتدا تعداد طبقات ساختمان خود را از ستون سمت راست پیدا کنید. سپس در همان ردیف، بر اساس تعداد واحد در هر طبقه، ستون مربوطه را انتخاب کنید. عدد نمایش داده شده، حداقل حجم پیشنهادی است. انتخاب یک رده بالاتر همیشه گزینه مطمئن‌تری است.
نکته مهم: این جدول بر اساس پیک مصرف و با ضریب اطمینان طراحی شده است. اگر محاسبات تجربی شما متفاوت است، احتمالاً به دلیل پارامترهایی چون فشار کارکرد پمپ، الگوی مصرف خاص یا ارتفاع غیر استاندارد طبقات در پروژه شماست. در چنین مواردی، مقادیر جدول به عنوان یک راهنمای محافظه‌کارانه و ایمن عمل می‌کنند.
| تعداد طبقات | ۱ واحد در هر طبقه | ۲ واحد در هر طبقه | ۳ واحد در هر طبقه | ۴ واحد در هر طبقه |
|---|---|---|---|---|
| ۲ طبقه | ۲۴ لیتر | ۲۴ تا ۵۰ لیتر | ۵۰ تا ۶۰ لیتر | ۶۰ تا ۸۰ لیتر |
| ۳ طبقه | ۲۴ تا ۵۰ لیتر | ۵۰ تا ۶۰ لیتر | ۶۰ تا ۸۰ لیتر | ۸۰ تا ۱۰۰ لیتر |
| ۴ طبقه | ۵۰ لیتر | ۶۰ تا ۸۰ لیتر | ۸۰ تا ۱۰۰ لیتر | ۱۰۰ لیتر |
| ۵ طبقه | ۶۰ لیتر | ۸۰ لیتر | ۱۰۰ لیتر | ۱۰۰ تا ۱۵۰ لیتر |
| ۶ طبقه | ۸۰ لیتر | ۱۰۰ لیتر | ۱۰۰ تا ۱۵۰ لیتر | ۱۵۰ لیتر |
| ۷ طبقه | ۸۰ تا ۱۰۰ لیتر | ۱۰۰ تا ۱۵۰ لیتر | ۱۵۰ لیتر | ۱۵۰ تا ۲۰۰ لیتر |
| ۸ طبقه | ۱۰۰ لیتر | ۱۵۰ لیتر | ۱۵۰ تا ۲۰۰ لیتر | ۲۰۰ لیتر |
| ۹ طبقه | ۱۰۰ تا ۱۵۰ لیتر | ۱۵۰ تا ۲۰۰ لیتر | ۲۰۰ لیتر | ۲۰۰ تا ۲۵۰ لیتر |
| ۱۰ طبقه | ۱۵۰ لیتر | ۲۰۰ لیتر | ۲۰۰ تا ۲۵۰ لیتر | ۲۵۰ تا ۳۰۰ لیتر |
پکیج کامل و بهینه آبرسانی برای ساختمان شما
تطابق هیدرولیکی پمپ، منبع و ست کنترل، کلید راندمان سیستم شماست. کارشناسان ما آماده‌اند تا پکیج کامل و بهینه متناسب با مشخصات ساختمان شما را پیشنهاد دهند. برای مشاوره رایگان و مشاهده پکیج‌های پیشنهادی آبرسانی کلیک کنید.
نمونه پکیج‌ها:
- ساختمان ۴ طبقه (۸ واحد): پمپ ۱.۵ اسب + منبع ۱۰۰ لیتری + ست کنترل
- ساختمان ۶ طبقه (۱۲ واحد): پمپ ۲ اسب + منبع ۱۵۰ لیتری + ست کنترل
- ساختمان ۸ طبقه (۱۶ واحد): بوستر پمپ دوپمپه + منبع ۲۰۰ لیتری
جدول انتخاب سریع حداقل حجم مخزن ذخیره آب
انتخاب منبع تحت فشار تنها نیمی از راه است. برای تکمیل پازل، باید حجم مخزن ذخیره را نیز به درستی انتخاب کنید تا در زمان قطعی آب با مشکل مواجه نشوید. این محاسبات بر اساس توصیه مبحث ۱۶ مقررات ملی ساختمان تدوین شده‌اند.
استانداردهای مهندسی: حداقل حجم ذخیره
استانداردها توصیه می‌کنند که برای هر واحد مسکونی، حداقل بین ۱۵۰ تا ۲۰۰ لیتر حجم ذخیره آب برای مصارف روزانه (در شرایط اضطراری) در نظر گرفته شود.
جدول حجم مخزن ذخیره
جدول زیر حداقل حجم مخزن ذخیره را بر اساس تعداد کل واحدهای ساختمان و کاربری آن پیشنهاد می‌دهد.
| تعداد کل واحدها | حجم پیشنهادی (مسکونی) | حجم پیشنهادی (اداری/تجاری کوچک) |
|---|---|---|
| ۱ تا ۴ واحد | ۵۰۰ تا ۱۰۰۰ لیتر | ۳۰۰ تا ۷۵۰ لیتر |
| ۵ تا ۸ واحد | ۱۰۰۰ تا ۱۵۰۰ لیتر | ۷۵۰ تا ۱۰۰۰ لیتر |
| ۹ تا ۱۲ واحد | ۱۵۰۰ تا ۲۰۰۰ لیتر | ۱۰۰۰ تا ۱۵۰۰ لیتر |
| ۱۳ تا ۱۶ واحد | ۲۰۰۰ تا ۳۰۰۰ لیتر | ۱۵۰۰ تا ۲۰۰۰ لیتر |
| ۱۷ تا ۲۰ واحد | ۳۰۰۰ تا ۴۰۰۰ لیتر | ۲۰۰۰ تا ۲۵۰۰ لیتر |
| بیش از ۲۰ واحد | به ازای هر واحد ۲۰۰ لیتر | به ازای هر واحد ۱۲۰ لیتر |
نکته کلیدی: اگر در منطقه‌ای با فشار آب شهری ضعیف یا با سابقه قطعی‌های طولانی زندگی می‌کنید، حجم مخزن را تا ۳۰٪ بالاتر از مقادیر جدول در نظر بگیرید. برای محاسبه دقیق و گام‌به‌گام حجم مخزن ذخیره آب، راهنمای کامل ما را بخوانید.

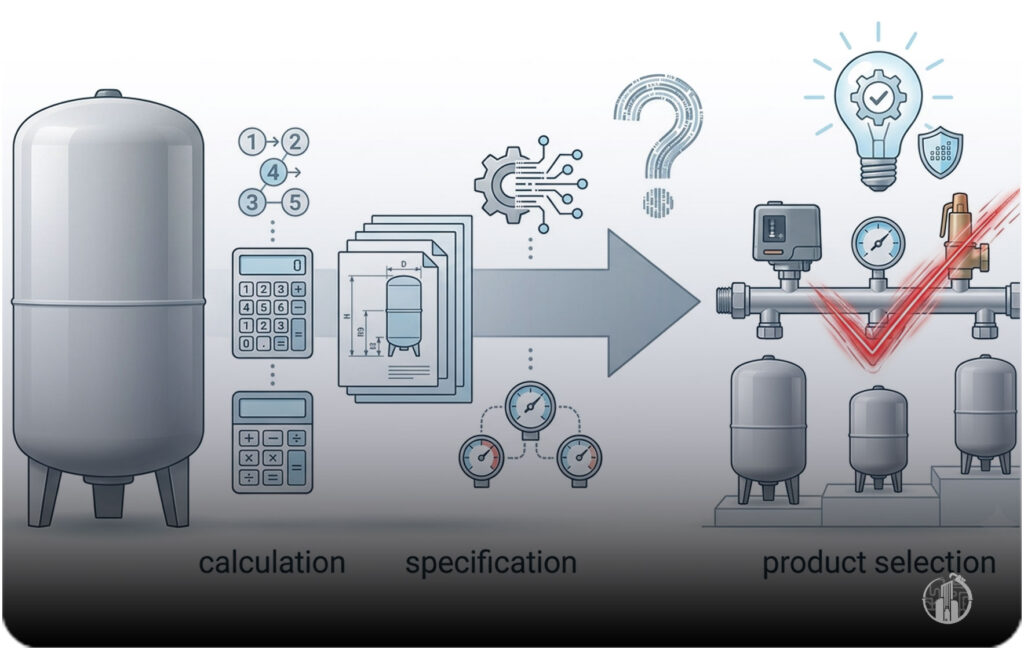

راهنمای خرید هوشمندانه: از محاسبه تا انتخاب محصول
پس از تعیین حجم‌ها، نوبت به انتخاب محصول فیزیکی از بازار می‌رسد. در این مرحله باید هوشمندانه عمل کنید.
معیارهای تشخیص منبع تحت فشار باکیفیت
- فشار کاری: حداقل فشار کاری ۱۰ بار (PN10) را تحمل کند.
- جنس تیوپ: تیوپ‌های EPDM برای مصارف بهداشتی بهترین گزینه هستند.
- ضخامت ورق: ورق ضخیم‌تر به معنای مقاومت بیشتر در برابر خوردگی است.
- برند معتبر: به سراغ برندهای شناخته‌شده بروید. برندهایی مانند زیلمت (Zilmet) ایتالیا، واتس (Wats) ترکیه و هاماک (Hamak) ایران، گزینه‌های معتبری در بازه‌های قیمتی مختلف هستند.
مقایسه انواع مخزن ذخیره
- مخازن پلی‌اتیلن: سبک، مقاوم در برابر خوردگی، ضد جلبک (در مدل‌های سه لایه) و دارای قیمت مناسب‌تر هستند. در اشکال عمودی، افقی و کتابی موجودند. محصولی مانند مخزن مناسب برای حجم‌های محاسبه‌شده در جدول می‌تواند گزینه‌ی ایده‌آلی برای فضاهای کوچک باشد.
- مخازن فلزی (گالوانیزه): مقاومت فیزیکی بالاتری دارند اما سنگین‌تر و در برابر خوردگی حساس‌تر هستند.
تحلیل هزینه-فایده: آیا منبع بزرگ‌تر گران‌تر است؟
شاید هزینه اولیه یک منبع ۱۵۰ لیتری از یک منبع ۵۰ لیتری بیشتر باشد، اما این یک سرمایه‌گذاری است، نه هزینه. انتخاب اشتباه و کوچک، شما را با هزینه‌های سنگین‌تری روبرو می‌کند: حداقل یک بار تعویض پمپ در سال اول، مصرف برق تا ۳۰٪ بیشتر به دلیل استارت‌های مکرر و هزینه اعتباری ناشی از نارضایتی ساکنین. سرمایه‌گذاری اولیه صحیح، در کمتر از یک سال با کاهش هزینه‌های جانبی، خود را جبران می‌کند.
سوالات متداول (FAQ)
- برای یک ساختمان ۵ طبقه ۴ واحدی به چند لیتر منبع تحت فشار نیاز دارم؟
- طبق جدول طلایی مقاله، برای این ساختمان (مجموعاً ۲۰ واحد) یک منبع تحت فشار ۱۰۰ تا ۱۵۰ لیتری ایده‌آل است. انتخاب نهایی به دبی پمپ و فشار کارکرد سیستم بستگی دارد.
- اگر حجم منبع را کوچک انتخاب کنم چه اتفاقی برای پمپ می‌افتد؟
- حجم کم باعث کارکرد مکرر پمپ (Short Cycling) می‌شود که نتیجه آن داغ شدن موتور، سوختن سیم‌پیچ و خرابی پمپ در کمتر از چند ماه است. همچنین، فشار آب در طبقات بالا به شدت نوسان خواهد داشت.
- تفاوت مخزن ذخیره با منبع تحت فشار چیست و آیا هر دو لازم است؟
- بله، هر دو لازم هستند. مخزن ذخیره (قبل از پمپ) آب را برای زمان قطعی ذخیره می‌کند. منبع تحت فشار (بعد از پمپ) با ذخیره آب تحت فشار، از روشن و خاموش شدن مکرر پمپ جلوگیری می‌کند. این دو مکمل یکدیگرند.
- آیا با وجود ست کنترل، باز هم حجم منبع تحت فشار اهمیت دارد؟
- قطعاً. ست کنترل دور پمپ را کنترل می‌کند، اما در مصارف لحظه‌ای (مثل آب خوردن)، بدون یک منبع با حجم کافی، پمپ همچنان استارت‌های کوتاه و مخرب خواهد داشت. حضور منبع، این میکرواستارت‌ها را تا ۷۰٪ کاهش می‌دهد.
- آیا این جداول برای ساختمان‌های تجاری هم کاربرد دارد؟
- جدول منبع تحت فشار برای ساختمان‌های مسکونی طراحی شده است. اما در جدول مخزن ذخیره، ستون جداگانه‌ای برای کاربری اداری و تجاری کوچک ارائه شده است. برای پروژه‌های بزرگ تجاری، محاسبات دقیق مهندسی الزامی است.
چک‌لیست نهایی شما برای انتخاب هوشمندانه
کل فرایند انتخاب صحیح تجهیزات آبرسانی در این سه گام خلاصه می‌شود:
- ✅ گام اول: درک تجهیزات. با استفاده از واژه‌نامه، تفاوت دقیق منبع تحت فشار و مخزن ذخیره را یاد بگیرید.
- ✅ گام دوم: محاسبه سریع. با مراجعه به دو جدول طلایی، حجم دقیق منبع و مخزن مورد نیاز پروژه خود را در کمتر از ۲ دقیقه پیدا کنید.
- ✅ گام سوم: انتخاب محصول. با راهنمای خرید، بهترین برند و مدل را با توجه به بودجه و کیفیت انتخاب کنید.
با این راهنما، شما دیگر یک خریدار سردرگم نیستید، بلکه یک متخصص هستید که با اطمینان کامل برای پروژه خود تصمیم می‌گیرید. برای دریافت مشاوره تخصصی و یا راهنمای گام‌به‌گام نصب پمپ و منبع تحت فشار، با کارشناسان ما در تماس باشید.
————————
