راهنمای خرید کلکتور و منیفولد کایرپایپ | محاسبه خروجی تا سازگاری با پکیج

انتخاب کلکتور مناسب برای سیستم گرمایش از کف یا رادیاتوری، یکی از کلیدی‌ترین و در عین حال گیج‌کننده‌ترین مراحل لوله‌کشی ساختمان است. «برای واحد من چند خروجی لازم است؟»، «کدام سایز کلکتور با پکیج بوتان من سازگار است؟» یا «آیا واقعاً به این همه تجهیزات جانبی نیاز دارم؟»

این‌ها سوالاتی هستند که اگر پاسخ دقیقی برایشان نداشته باشید، ممکن است به خرید اشتباه، اتلاف هزینه و حتی عملکرد ناقص کل سیستم گرمایشی شما منجر شود. خبر خوب این است که شما برای یک انتخاب بی‌نقص، نیازی به دانش فنی پیچیده ندارید. در این راهنمای جامع، قدم به قدم به شما نشان می‌دهیم چگونه تعداد خروجی و سایز دقیق کلکتور کایرپایپ مورد نیاز خود را محاسبه کرده، از سازگاری آن با پکیج مطمئن شوید و یک خرید هوشمندانه را تجربه کنید.

کلکتور و منیفولد چیست؟ (تعریف ساده و وظیفه در سیستم گرمایش)

اگر پکیج را «قلب» سیستم گرمایش خانه در نظر بگیریم، کلکتور و منیفولد نقش «شاهرگ‌های اصلی» را ایفا می‌کنند که خون گرم (آب گرم) را به صورت منظم و یکنواخت به تمام «رگ‌ها» (لوله‌های گرمایش از کف یا رادیاتورها) در سراسر ساختمان توزیع می‌کنند.

به زبان ساده، کلکتور یک جعبه تقسیم پیشرفته برای آب گرم است. آب گرم ورودی از پکیج به بدنه اصلی کلکتور وارد شده و سپس از طریق خروجی‌های متعدد، به شاخه‌های مختلف لوله‌کشی در کف اتاق‌ها، سالن و یا رادیاتورها ارسال می‌شود.

تشبیه کلکتور به جعبه تقسیم آب گرم (رفع ابهام اولیه)

همان‌طور که در سیستم برق، یک جعبه فیوز وظیفه تقسیم و کنترل برق بخش‌های مختلف خانه را بر عهده دارد، کلکتور نیز همین وظیفه را برای سیستم لوله‌کشی آب گرم انجام می‌دهد. این قطعه به شما اجازه می‌دهد تا جریان آب هر بخش را به صورت مستقل کنترل، تنظیم یا در صورت نیاز برای تعمیرات، قطع کنید.

فرق کلکتور و منیفولد در یک نگاه

گرچه این دو اصطلاح اغلب به جای یکدیگر استفاده می‌شوند، اما تفاوت ظریفی دارند:

• کلکتور (Collector): معمولاً به یک میله تکی (لوله) با چندین خروجی گفته می‌شود که برای توزیع آب (مثلاً در سیستم رادیاتوری) به کار می‌رود.

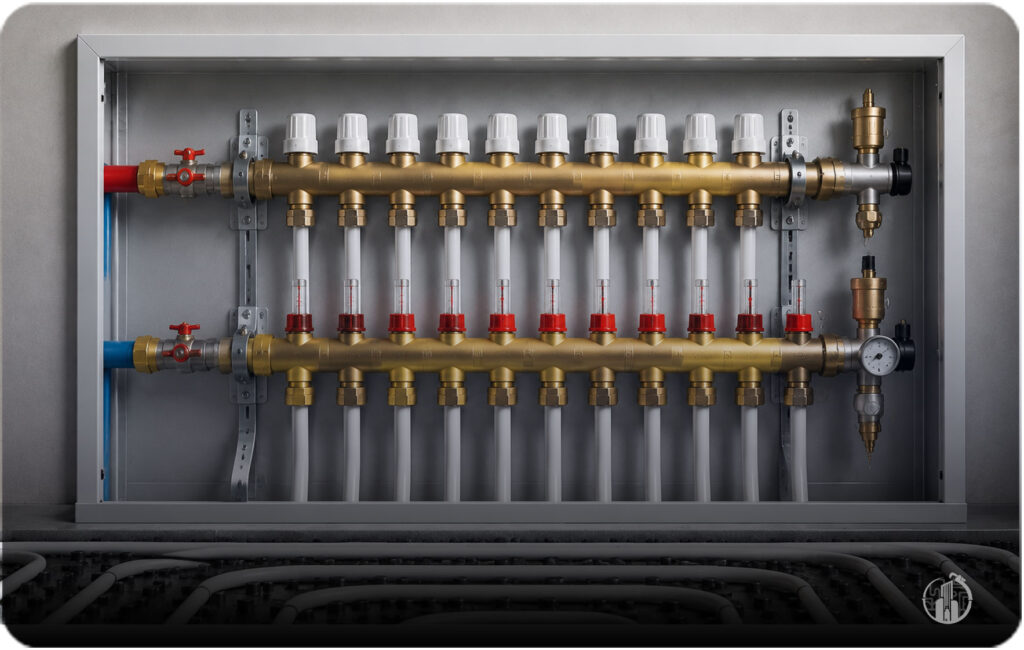

• منیفولد (Manifold): مجموعه‌ای از دو کلکتور موازی است؛ یکی برای «رفت» (آب داغ خروجی از پکیج) و دیگری برای «برگشت» (آب سرد شده ورودی به پکیج). این ساختار دوجداره برای سیستم‌های گرمایش از کف که نیاز به بالانس دقیق جریان رفت و برگشت دارند، ضروری است.

اجزای اصلی یک کلکتور

یک مجموعه کلکتور کامل کایرپایپ معمولاً شامل اجزای زیر است که هرکدام وظیفه مشخصی دارند:

• بدنه اصلی: لوله برنجی آبکاری شده که آب را دریافت و توزیع می‌کند.
• شیرهای کنترلی (قرمز و آبی): برای کنترل و تنظیم جریان آب هر خروجی.
• شیر تخلیه هوا (هواگیری): برای خروج هوای محبوس در سیستم.
• درپوش انتهایی: برای مسدود کردن انتهای کلکتور.

برای آشنایی بیشتر با انواع کلی این قطعات، می‌توانید مقاله راهنمای خرید کلکتور: انواع، ویژگی ها و نکات مهم را مطالعه کنید.

فرمول طلایی محاسبه تعداد خروجی کلکتور بر اساس نقشه و متراژ

این مهم‌ترین سوالی است که قبل از خرید باید به آن پاسخ دهید: «چند خروجی لازم دارم؟». پاسخ دقیق به تعداد شاخه‌های لوله‌گذاری (Loop) در کف ساختمان شما بستگی دارد. قانون اصلی این است: به ازای هر شاخه لوله مستقل، یک خروجی رفت و یک خروجی برگشت نیاز است.

قاعده کلی: هر خروجی کلکتور برای چه متراژی مناسب است؟

به عنوان یک مجری باتجربه، ما می‌دانیم که طول هر شاخه لوله گرمایش از کف نباید از ۷۰ تا حداکثر ۹۰ متر بیشتر شود تا از افت فشار و عدم توزیع یکنواخت گرما جلوگیری گردد. بر این اساس، می‌توان یک جدول سرانگشتی برای محاسبه ارائه داد:

مثال عملی: محاسبه تعداد خروجی برای یک واحد ۷۰ متری

فرض کنید یک واحد ۷۰ متری با دو اتاق خواب (یکی ۱۲ متری و دیگری ۱۶ متری) و یک سالن ۳۰ متری دارید. (فضاهای باقیمانده مانند آشپزخانه و سرویس‌ها را حدود ۱۲ متر در نظر می‌گیریم).

• اتاق خواب ۱ (۱۲ متر): نیاز به ۱ شاخه لوله <-> ۱ خروجی
• اتاق خواب ۲ (۱۶ متر): نیاز به ۲ شاخه لوله <-> ۲ خروجی
• سالن پذیرایی (۳۰ متر): نیاز به ۲ شاخه لوله <-> ۲ خروجی
• آشپزخانه و راهرو (۱۲ متر): نیاز به ۱ شاخه لوله <-> ۱ خروجی

مجموع: ۱ + ۲ + ۲ + ۱ = ۶ خروجی. بنابراین شما به یک منیفولد (کلکتور رفت و برگشت) با حداقل ۶ خروجی نیاز دارید. همیشه بهتر است یک یا دو خروجی اضافی برای آینده یا تغییرات احتمالی در نظر بگیرید، پس انتخاب یک کلکتور ۸ خروجی نیز منطقی است.

تأثیر فاصله و تعداد زانوها بر تعداد انشعابات

گاهی ممکن است نظر مجری شما با این محاسبات کمی متفاوت باشد. دلیل این امر، در نظر گرفتن عواملی مانند فاصله جعبه کلکتور تا فضا، تعداد پیچ و خم‌های لوله و نوع کاربری فضا (مثلاً حمام که دمای بالاتری نیاز دارد) است. هرچه مسیر لوله‌کشی پیچیده‌تر باشد، بهتر است طول شاخه‌ها کوتاه‌تر و تعداد آن‌ها بیشتر شود تا از افت فشار و توزیع نامتوازن گرما جلوگیری گردد.

نرم‌افزار محاسبه‌گر آنلاین تعداد خروجی

راهنمای انتخاب سایز کلکتور (۳/۴ و ۱ اینچ) و تطابق آن با لوله‌ها

پس از تعیین تعداد خروجی، نوبت به انتخاب سایز ورودی اصلی کلکتور می‌رسد. سایزهای رایج برای ورودی اصلی کلکتورهای گرمایش از کف و رادیاتوری، ۳/۴ اینچ و ۱ اینچ هستند. اما کدام یک برای شما مناسب است؟

دبی (آبدهی) چیست و چرا معیار اصلی انتخاب سایز کلکتور است؟

دبی یا فلوی آب (Flow Rate)، به حجم آبی گفته می‌شود که در یک زمان مشخص از یک مقطع عبور می‌کند (معمولاً لیتر بر دقیقه). هرچه متراژ گرمایش از کف شما بیشتر باشد، به حجم آب بیشتری برای گرم کردن آن نیاز دارید. سایز ورودی کلکتور باید آنقدر بزرگ باشد که بتواند این حجم آب مورد نیاز را بدون ایجاد افت فشار، از خود عبور دهد. البته، دبی کافی تنها به سایز کلکتور بستگی ندارد؛ هد پمپ پکیج شما (قدرت پمپاژ) نیز باید توانایی رساندن آب به تمام نقاط را داشته باشد.

قانون طلایی: سایز ورودی کلکتور بر اساس دبی کل انتخاب می‌شود نه سایز لوله پکیج

این یک تصور غلط رایج است. سایز ورودی کلکتور شما باید بر اساس مجموع دبی مورد نیاز تمام شاخه‌های خروجی انتخاب شود، نه صرفاً سایز خروجی پکیج.

جدول انتخاب سایز کلکتور بر اساس متراژ کل

حل یک مثال رایج: «برای لوله PEX سایز ۱۶ از چه کلکتوری استفاده کنم؟»

سایز لوله‌های PEX (مثلاً ۱۶ میلی‌متر) که در کف اجرا می‌شوند، سایز خروجی‌های کلکتور را تعیین می‌کنند و اتصالات کایرپایپ برای لوله‌های سایز ۱۶ کاملاً استاندارد هستند. اما سایز ورودی کلکتور (مثلاً ۱ اینچ) به متراژ کل پروژه شما بستگی دارد. اگر واحد شما ۷۰ متر است، طبق جدول بالا یک کلکتور با ورودی ۳/۴ اینچ کافیست، اما اگر یک ویلای ۱۵۰ متری با ۱۰ خروجی دارید، حتماً باید از کلکتور با ورودی ۱ اینچ استفاده کنید تا آب کافی به تمام شاخه‌ها برسد.

مفهوم بالانس هیدرولیکی و نقش شیرهای تنظیم دبی

طول شاخه‌های لوله در یک پروژه معمولاً متفاوت است. آب به طور طبیعی تمایل دارد از مسیر کوتاه‌تر و با مقاومت کمتر عبور کند. اینجاست که شیرهای قرمز رنگ روی کلکتور رفت (که به آن‌ها فلومتر یا دبی‌سنج هم گفته می‌شود) اهمیت پیدا می‌کنند. با تنظیم این شیرها، می‌توانیم جریان آب در شاخه‌های کوتاه‌تر را کمی محدود کنیم تا آب مجبور شود به مقدار کافی در شاخه‌های بلندتر نیز جریان یابد. این فرآیند «بالانس هیدرولیکی» نام دارد و برای گرمایش یکنواخت کل فضا ضروری است.

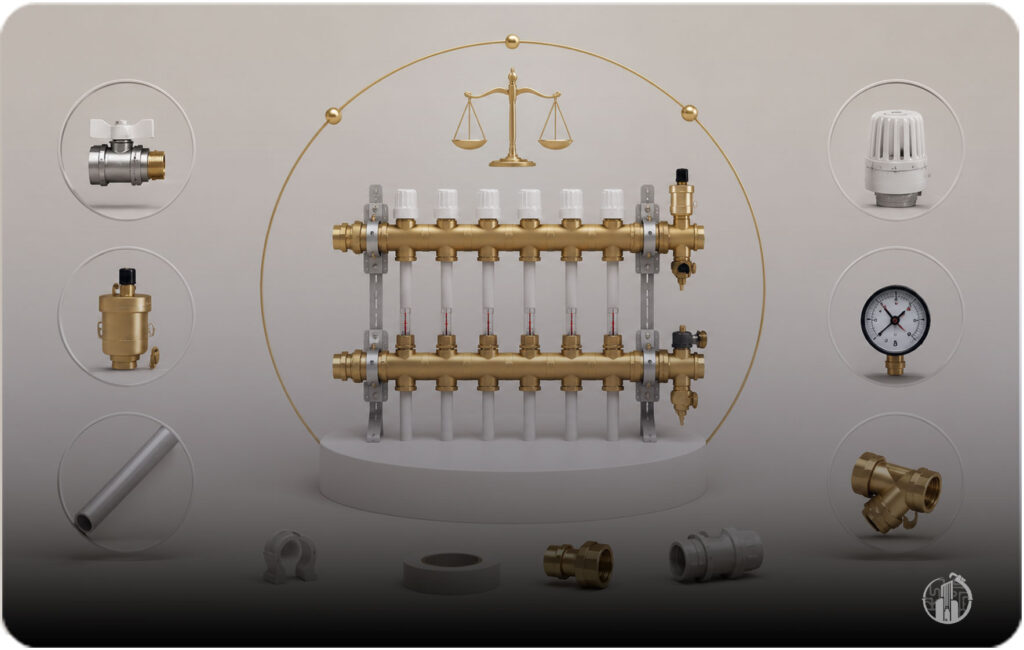

رفع اشتباهات رایج در خرید کلکتور (و پاسخ به شبهات برند کایرپایپ)

قبل از بررسی سازگاری با پکیج، بیایید چند اشتباه متداول و نگرانی احتمالی شما را برطرف کنیم تا با اطمینان کامل به مراحل بعدی بروید.

اشتباه ۱: توجه نکردن به جنس آلیاژ (چرا کلکتور برنجی کایرپایپ زنگ نمی‌زند؟)

یکی از نگرانی‌ها، احتمال زنگ‌زدگی یا خوردگی کلکتور در درازمدت است. کلکتورهای کایرپایپ از شمش برنج باکیفیت MS-58 و با روکش نیکل تولید می‌شوند. این ترکیب، مقاومت فوق‌العاده‌ای در برابر خوردگی، رسوب و فشارهای بالا ایجاد کرده و عمر مفید بسیار طولانی را تضمین می‌نماید. این کیفیت مطابق با استانداردهای تست خوردگی (مانند تست سالت اسپری) سنجیده شده و با گارانتی معتبر شرکتی عرضه می‌شود. برای اطلاعات بیشتر درباره کیفیت مواد اولیه، گزارش کامل تست کیفیت و مزایای محصولات کایرپایپ را از دست ندهید.

اشتباه ۲: محاسبه اشتباه تعداد خروجی

خرید خروجی کم: منجر به استفاده از شاخه‌های لوله بسیار طولانی (بیش از ۹۰ متر) می‌شود. نتیجه؟ افت فشار شدید، گرم نشدن انتهای مسیر لوله و سرد ماندن بخشی از خانه.

خرید خروجی زیاد: اگرچه مشکل فنی ایجاد نمی‌کند، اما هزینه اضافی روی دست شما می‌گذارد. البته داشتن یک یا دو خروجی اضافه که با درپوش مسدود شده‌اند، برای توسعه‌های آتی یک مزیت محسوب می‌شود. همیشه از جدول راهنما یا محاسبه‌گر آنلاین در همین مقاله استفاده کنید تا از این اشتباه پرهزینه جلوگیری کنید.

اشتباه ۳: خرید کلکتور ساده به جای منیفولد برای گرمایش از کف

سیستم گرمایش از کف به دلیل نیاز به بالانس جریان رفت و برگشت، حتماً به منیفولد (کلکتور دوجداره) نیاز دارد. استفاده از کلکتور تکی برای این سیستم یک اشتباه فنی بزرگ است که منجر به عملکرد ناقص سیستم می‌شود. برای درک بهتر این موضوع، می‌توانید مقاله تفاوت های کلکتورهای مورد استفاده در گرمایش از کف را مطالعه فرمایید.

اشتباه ۴: فدای قیمت شدن به جای کیفیت

کلکتور قطعه‌ای است که در داخل دیوار یا کف نصب شده و دسترسی به آن پس از اتمام کار دشوار و پرهزینه است. کوچکترین نشتی یا خرابی می‌تواند هزینه‌های سنگین تخریب و بازسازی را به همراه داشته باشد. محصولات کایرپایپ آزمون‌های کنترل کیفیت و تست فشار دقیقی را پشت سر می‌گذارند. مشاهده ویدیوی تست فشار ۱۶ بار محصولات کایرپایپ این اطمینان را در شما ایجاد می‌کند که با انتخاب کیفیت، در واقع در حال صرفه‌جویی در هزینه‌های بلندمدت هستید.

نکته کلیدی نصب: همواره تست فشار سیستم را (معمولاً با فشار ۱۰ بار به مدت ۲۴ ساعت) *قبل* از پوشاندن کف یا دیوار انجام دهید تا از عدم وجود هرگونه نشتی اطمینان حاصل کنید.

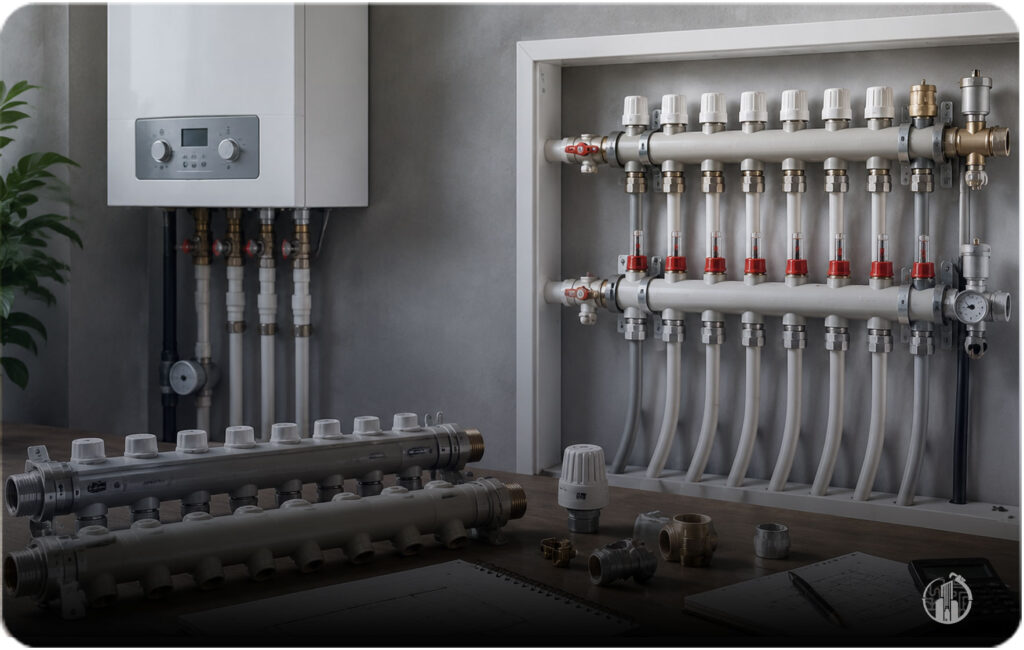

جدول سازگاری کلکتور کایرپایپ با برندهای محبوب پکیج (بوتان، ایران رادیاتور و…)

یکی از بزرگترین نگرانی‌های خریداران، عدم تطابق کلکتور با پکیج دیواری است. خوشبختانه، این نگرانی در اکثر موارد بی‌اساس است. کلکتورهای کایرپایپ با پیروی از استانداردهای بین‌المللی تولید می‌شوند و با تمامی پکیج‌های استاندارد بازار ایران سازگار هستند.

استاندارد رزوه‌های کلکتور کایرپایپ و انطباق با پکیج‌های بازار ایران

رزوه‌های ورودی کلکتورهای کایرپایپ از نوع BSP (رزوه استاندارد لوله‌های بریتانیایی) هستند که استاندارد رایج در صنعت تاسیسات ایران است. پکیج‌های معتبر نیز از همین استاندارد برای خروجی‌های آب گرم و سرد خود استفاده می‌کنند.

جدول سازگاری

نکته فنی: چرا برای اتصال به پکیج به مهره ماسوره یا شلنگ پکیجی نیاز داریم؟

اتصال مستقیم کلکتور به پکیج معمولاً انجام نمی‌شود. برای این کار از یک قطعه واسط به نام «مهره ماسوره» یا شلنگ‌های حصیری مخصوص پکیج استفاده می‌شود. این قطعات به راحتی در بازار یافت می‌شوند و وظیفه آن‌ها ایجاد یک اتصال آب‌بند و در عین حال قابل باز و بست کردن بین پکیج و شروع سیستم لوله‌کشی (که کلکتور بخشی از آن است) می‌باشد.

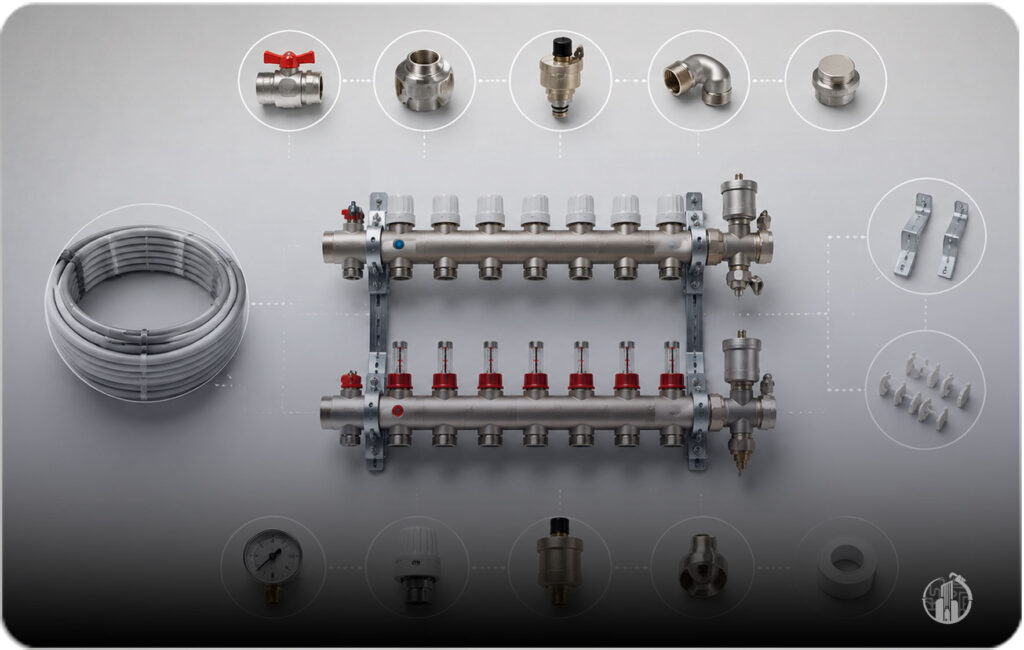

آناتومی یک پک کامل نصب: لوازمی که باید همراه کلکتور بخرید

خرید کلکتور به تنهایی کافی نیست. برای یک نصب اصولی، ایمن و حرفه‌ای، به مجموعه‌ای از لوازم جانبی نیاز دارید که هرکدام نقش حیاتی در عملکرد و طول عمر سیستم شما دارند.

جعبه کلکتور کایرپایپ: چرا نصب کلکتور بدون جعبه یک اشتباه است؟

جعبه کلکتور مانند یک قاب محافظ عمل می‌کند که کلکتور و اتصالات آن را در خود جای می‌دهد. این جعبه علاوه بر ایجاد ظاهری زیبا و مرتب، از کلکتور در برابر ضربه، گرد و غبار و آسیب‌های حین ساخت و ساز محافظت کرده و دسترسی برای تعمیرات و تنظیمات آتی را بسیار آسان می‌نماید.

» مشاهده و خرید: جعبه كلكتور کایرپایپ سایز 95*45 کد 2985095
» مطالعه بیشتر: جعبه کلکتور: راه حل نهایی برای سیستم لوله کشی مدرن

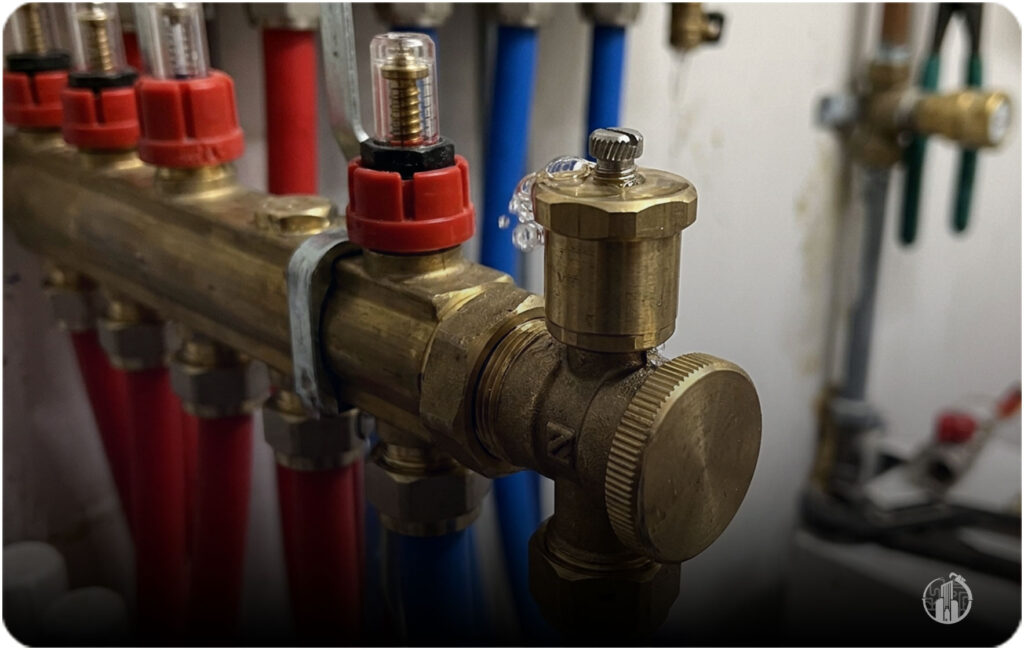

درپوش کلکتور با پیچ هواگیری: قطعه کوچک با تأثیر بزرگ

هر کلکتور در انتهای خود به یک درپوش برای مسدود کردن مسیر نیاز دارد. اما درپوش‌های استاندارد کایرپایپ یک ویژگی مهم دیگر نیز دارند: پیچ هواگیری. وجود این پیچ به شما اجازه می‌دهد تا هوای جمع شده در بالاترین نقطه سیستم را به راحتی تخلیه کنید. تجمع هوا در سیستم باعث ایجاد سروصدا، کاهش گردش آب و گرم نشدن بخشی از سیستم می‌شود.

» مشاهده و خرید: درپوش كلكتور با پيچ هواگيری کایرپایپ سایز 1 کد 2805000

شیرهای کنترلی قرمز و آبی: فرق آنها و اهمیتشان

این شیرها که روی کلکتورهای رفت و برگشت نصب می‌شوند، به شما امکان کنترل کامل روی هر شاخه از سیستم گرمایش را می‌دهند.

• شیر قرمز (روی کلکتور رفت): معمولاً از نوع دبی‌سنج (فلومتر) یا قابل تنظیم است و برای بالانس کردن جریان آب در هر شاخه استفاده می‌شود.
• شیر آبی (روی کلکتور برگشت): یک شیر قطع و وصل ساده است که به شما اجازه می‌دهد در صورت نیاز به تعمیر یک بخش (مثلاً نشتی در یک اتاق)، فقط جریان همان شاخه را قطع کنید، بدون اینکه کل سیستم گرمایش خانه از کار بیفتد.

ابزار اتصال لوله پنج لایه (PEX): ضامن نصب بدون نشتی

مهم‌ترین عامل در یک اتصال بدون نشتی، روش اتصال لوله به کلکتور است. در سیستم‌های لوله پنج لایه (PEX-Al-PEX)، استفاده از ابزار مناسب برای پرس کردن اتصال، حیاتی است. ابزارهای استاندارد کایرپایپ به گونه‌ای طراحی شده‌اند که یک اتصال مکانیکی کاملاً آب‌بند و مطمئن بین لوله و اتصال برنجی ایجاد کرده و احتمال نشتی در آینده را به صفر نزدیک می‌کنند. سرمایه‌گذاری روی ابزار مناسب، تضمین‌کننده آرامش خاطر شما در سال‌های آینده است.

سوالات متداول (FAQ)

آیا می‌توانم از منیفولد (کلکتور دوجداره) برای سیستم رادیاتور استفاده کنم؟

بله، اما همیشه راه بهینه‌ای نیست. منیفولدها برای سیستم گرمایش از کف با تعداد انشعابات زیاد طراحی شده‌اند. برای سیستم رادیاتوری معمولاً از روش انشعاب‌گیری سنتی استفاده می‌شود. با این حال، اگر تعداد رادیاتورها زیاد است، استفاده از منیفولد به توزیع یکنواخت و کنترل بهتر کمک می‌کند.

اگر متراژ خانه من ۱۲۰ متر است، دقیقاً به چند خروجی کلکتور نیاز دارم؟

تعداد خروجی صرفاً به متراژ کل بستگی ندارد، بلکه به تعداد شاخه‌های لوله‌گذاری (Loop) بستگی دارد. اما طبق یک قاعده سرانگشتی، به ازای هر ۱۰ تا ۱۵ متر مربع، یک خروجی در نظر گرفته می‌شود. بنابراین برای ۱۲۰ متر، معمولاً بین ۸ تا ۱۲ خروجی نیاز است. برای دریافت عدد دقیق، از محاسبه‌گر آنلاین در همین مقاله استفاده کنید یا با یک مجری مشورت نمایید.

شیر قرمز و آبی کلکتور چه فرقی دارند و آیا نصب آنها ضروری است؟

این شیرها حکم «شیرهای کنترلی» را برای هر حلقه از گرمایش از کف دارند. شیرهای قرمز روی «مسیر رفت» نصب می‌شوند و دبی آب هر شاخه را برای بالانس کردن سیستم تنظیم می‌کنند. شیرهای آبی روی «مسیر برگشت» نصب شده و نقش شیر قطع و وصل دارند. برای اینکه بتوانید در آینده سیستم خود را سرویس یا بالانس کنید، وجود آنها کاملاً ضروری است.

مهم‌ترین نکته برای نصب بدون نشتی کلکتور چیست؟

۱. کیفیت خود کلکتور (آلیاژ برنج و آبکاری نیکل). ۲. کیفیت اتصالات و نحوه پرس کردن لوله به آن. استفاده از ابزار استاندارد و اجرای صحیح اتصال، حیاتی است. ۳. انجام تست فشار سیستم قبل از پوشاندن کف، برای اطمینان از عدم وجود هرگونه نشتی.

آیا کلکتور کایرپایپ با پکیج‌های قدیمی بوتان هم سازگار است؟

بله. مسئله اصلی در سازگاری، تطابق سایز و نوع رزوه اتصالات است. کلکتورهای کایرپایپ با استانداردهای رایج بازار ایران (رزوه BSP) تولید می‌شوند. پکیج‌های بوتان نیز عمدتاً از همین استاندارد با خروجی ۳/۴ اینچ استفاده می‌کنند. شما برای اتصال نهایی فقط به یک رابط یا مهره ماسوره استاندارد نیاز دارید.

آیا می‌توانم کلکتور را خودم نصب کنم؟

نصب کلکتور و سیستم گرمایش از کف یک کار تخصصی است که نیاز به ابزار و دانش فنی دارد (مانند محاسبه دبی، بالانس هیدرولیکی و تست فشار). قویاً توصیه می‌شود که این کار توسط مجری تاسیسات ماهر انجام شود تا از عملکرد صحیح و ایمنی سیستم در بلندمدت اطمینان حاصل گردد.

جمع‌بندی: چک‌لیست نهایی برای یک خرید بی‌نقص

تبریک! شما اکنون تمام اطلاعات لازم برای انتخاب و خرید هوشمندانه کلکتور و منیفولد کایرپایپ را در اختیار دارید. بیایید مسیر طلایی خرید را یک بار دیگر مرور کنیم:

1. محاسبه تعداد خروجی: با استفاده از جدول یا محاسبه‌گر آنلاین، تعداد دقیق خروجی مورد نیاز را به دست آورید (با در نظر گرفتن یک خروجی اضافه).
2. انتخاب سایز ورودی: بر اساس متراژ کل پروژه، سایز ورودی اصلی کلکتور (معمولاً ۱ اینچ یا ۳/۴ اینچ) را انتخاب کنید.
3. بررسی سازگاری: با مراجعه به جدول سازگاری، از تطابق کامل با پکیج خود مطمئن شوید.
4. تکمیل سبد خرید: لوازم جانبی ضروری مانند جعبه کلکتور، شیرهای کنترلی، درپوش هواگیری و اتصالات مناسب را فراموش نکنید.

دنبال کردن این چهار مرحله ساده، کمک می‌کند تا اطمینان یابید که یک سیستم گرمایشی بهینه، کارآمد و بدون دردسر برای سال‌های طولانی خواهید داشت.

“`

————————
